Mit seinem breiten Leistungsspektrum gehört die Holzbauteam Lustenberger AG zu einem etablierten Holzbau- und Zimmereibetrieb in der Region. Am Hauptsitz in Grosswangen wird ein Grossteil der Produktionsarbeiten gemacht, von der Herstellung von Dachkonstruktionen über Holzelemente für ganze Gebäude bis hin zu individuellen Holzprojekten für Neubau, Umbau und Sanierungen. Die Equipe umfasst zwölf Angestellte inklusive der Sägerei im nicht weit entfernten Steinhauserberg, davon drei in der Ausbildung zur Zimmerfrau beziehungsweise zum Zimmermann. Damit das kleine Team grosse Aufgaben effizient bewältigen kann, ist man stets auf der Suche nach Hilfsmitteln, die sowohl die Arbeitsbedingungen verbessern als auch die Produktivität steigern.
Eine solche Verbesserung stellt der Vakuumheber dar, der im Frühjahr 2025 in Kombination mit einem Wanddrehkran erworben wurde. Das komplette Vakuum-Handlingsystem stammt vom Schweizer Kettenzug- und Kranhersteller GIS mit Sitz im nahegelegenen Schötz. An einer Holzwand in der Werkhalle angebracht und mit einem Elektrokettenzug GPFU500 ausgerüstet, wird der Drehkran für die Hebe- und Transportvorgänge rund um die Striebig-Plattensäge eingesetzt. Dank der Leichtgängigkeit seines Aluminium-Auslegers, wie auch den zwei stufenlos programmierbaren Hubgeschwindigkeiten des Kettenzuges, lassen sich Güter bis zu 500 kg mühelos bewegen und genau positionieren. Der Elektrokettenzug kann dabei bequem per Funksteuerung bedient werden.Video/Präsentation:
Flexibel einsetzbarer Vakuumheber

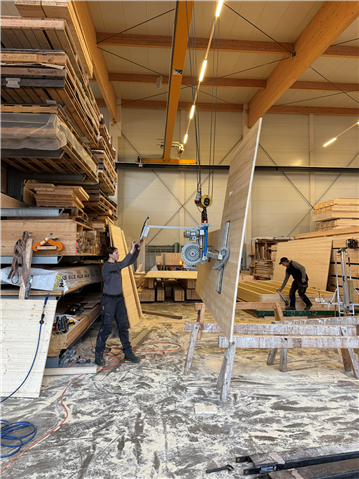

Dank Kippfunktion des GIS Vakuumhebers lässt sich das Transportgut sehr einfach von der horizontalen in die vertikale Position bringen.
Das Kernstück der Investition ist jedoch der GIS Vakuumheber vom Typ GNK. Dieser wurde speziell für das Handling von leicht luftdurchlässigen Holzplatten mit einem Maximalgewicht von 320 kg entwickelt. Die elektromechanische Kippvorrichtung bringt das Transportgut von der horizontalen in die vertikale Position, ideal für das Bestücken der Plattensäge oder das platzsparende Zwischenlagern von bearbeiteten Komponenten. Sowohl die Vakuumerzeugung als auch die Kippfunktion sind angenehm über die Bedieneinheit am Gerät zu steuern. An dieser kann auch der Funk-Handsender für den Kettenzug bzw. den Hallenkran befestigt werden. Einen grossen Mehrnutzen bietet dabei die Steckverbindung für die Stromzuführung. Sie ermöglicht es, dass sich der Vakuumheber mit wenigen Handgriffen vom Elektrokettenzug des Wanddrehkrans ab- und an den Seilzug des Hallenkrans ankoppeln lässt. Somit steht der Saugheber für den Platten- und Gütertransport in der ganzen Produktionshalle zur Verfügung. Wenn die Situation es erfordert, nimmt die Montageequipe den Vakuumheber sogar mit zu Einsätzen auf Baustellen.
Das Holzbauteam Lustenberger ist mit dem GIS Vakuum-Handlingsystem sehr zufrieden, denn es bedeutet eine echte Verbesserung für den Arbeitsalltag. Das umständliche Transportieren der Holzplatten mit der Plattenzange gehört nun der Vergangenheit an. Der Vakuumheber erleichtert die Arbeit und beschleunigt die Produktionsabläufe. Zudem können viele Aufgaben, für die früher mehrere Personen benötigt wurden, nun effizient von einer einzigen Person ausgeführt werden.
Steckbrief des GIS Vakuum-Handlingsystems
Dank Schnellsteck-Verbindung für die Stromzuführung kann der Vakuumheber schnell vom Drehkran los- und an den Hallenkran angekoppelt werden.

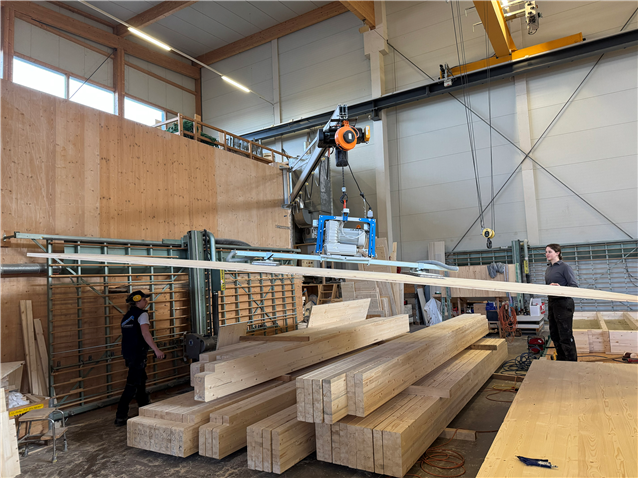

GIS Vakuum-Handlingsystem bestehend aus Vakuumheber, Wanddrehkran und Elektrokettenzug.
Vakuumheber GNK
Tragfähigkeit: 320 kg
Saugflächen: 2, Abmessungen 1020 x 300 mm, drehbar
Bedienung: Querbedienung, 2-knöpfig mit Not-Aus, mit Halter für Funk-Handsender
Elektrische Zuleitung: Kabelrolle mit Steckverbindung
Sonderfunktion: Elektromechanische Kippvorrichtung zum Kippen der Last um 90°
Wanddrehkran GISKB Alu
Tragfähigkeit: 500 kg
Kranbahnprofil: GISKB Aluminium
Auslegerlänge: 6.05 m
Schwenkbereich: 180°
Ausstattung: Mit manuellem Fahrwerk, mit elektrischer Ausrüstung durch Schleppkabel
Elektrokettenzug frequenzgesteuert, Modell GPPFU500
Tragfähigkeit: 500 kg
Hubhöhe: 3 m
Hubgeschwindigkeit: 2 Hubgeschwindigkeiten programmierbar (2.4 – 9.6 m/min)
Bedienung: Funksteuerung
Ausstattung: Getriebeendschalter für oberste und unterste Hakenposition
