19.01.2012 | Applikationsgerechte Produkte für die Sicherheit elektrischer Geräte. Die Bestimmungen für die Feuer- und Wärmebeständigkeit von Isolierstoffen wurden erheblich verschärft. War in der Vergangenheit ein bestandener Glühdrahttest ausreichend, so fordert die neue Bestimmung seit dem 1. Februar 2007 gleich zwei zu bestehende Glühdrahtprüfungen.

Bis zum 31. Januar 2007 war es für Geräte mit einer Stromstärke von weniger als 0,5 A ausreichend, wenn ihre elektrischen Verbindungen einen bestandenen Glühdrahttest mit 550 °C vorweisen konnten. Zum 1. Februar 2007 wurden die Bestimmungen für die Feuer- und Wärmebeständigkeit von Isolierstoffen jedoch erheblich verschärft. In den neuen Bestimmungen ist definiert, dass die Isolierstoffe in Geräten, deren elektrische Verbindungen einen Strom von mehr als 0,2 A transportieren, zwei Glühdrahtprüfungen durchlaufen müssen. Im ersten Schritt wird eine Glühdrahtprüfung mit 850 °C durchgeführt und im zweiten mit 750 °C. Erst wenn beide Glühdrahtprüfungen erfolgreich bestanden sind, gelten die erhöhten Anforderungen an die Feuer- und Wärmebeständigkeit erfüllt. Der genaue Prüfablauf und die Prüfbedingen sind in der IEC 60335-1 festgehalten. Vorgeschrieben werden die Glühdrahtprüfungen durch die IEC 60695. Die verschärften Anforderungen gelten für sogenannte unbeaufsichtigte elektrische Geräte.

Der Einsatz der IEC 60335-1 im industriellen Umfeld

Die umgangssprachlich als „Hausgerätenorm“ bezeichnete Vorschrift definiert als „Hausgerät“ mechanische oder elektrische Geräte, welche im privaten, gewerblichen und insbesondere auch im industriellen Umfeld eingesetzt werden. Speziell der Teil 2-40 der IEC 60335 (1995, modifiziert, +A1:2000) befasst sich mit den erhöhten Anforderungen an die sogenannten unbeaufsichtigten Geräte. Hierzu zählen elektrisch betriebene Wärmepumpen, Klimageräte und Raumluftentfeuchter. Ebenfalls zu dieser Klasse gehören Geräte zum Kühlen und Gefrieren, Geräte mit Fernwirkung, klassische Regel- und Steuergeräte, die mit Betriebsmitteln wie Elektrizität, Gas, öl, Solar oder einer Kombination hiervon zusammenwirken, sowie Geräte mit Zeituhr. Der neuen „verschärften“ Norm IEC 60335-1 unterliegen somit die meisten Geräte im Bereich Klimatechnik.

Die Norm ist zugleich eine VDE-Bestimmung im Sinne der VDE 0022. Der genannte Teil gilt für die Sicherheit elektrischer Wärmepumpen, einschließlich Brauchwasserkonvektoren, wenn deren maximale Bemessungsspannungen nicht mehr als 250 Volt für Einphasengeräte und 600 Volt für alle anderen Geräte betragen.

Umfassende Diskussionen über die Energiekosten haben ein grundlegendes Umdenken bei den Spezialisten in der Heizungs-, Klima-, Lüftungs- und Kältetechnikbranche bewirkt. Mittlerweile werden gezielt alle Möglichkeiten ausgeschöpft, um den Energieverbrauch zu reduzieren und die Sicherheit zu erhöhen. Das Bestreben, dem erhöhten Sicherheitsanspruch gerecht zu werden und die einschlägigen Vorschriften zu erfüllen, führt zu einer wesentlich intensiveren Nutzung von feuer- und wärmebeständigen Isolierstoffen. Nach der Eliminierung von schwermetallhaltigen Rohstoffen durch die RoHS-Richtlinie sind zukünftig Erzeugnisse aus schwer entflammbaren Kunststoffen EU-weit vorgeschrieben. Der Ruf nach „grünen“ und sicheren Isolier- bzw. Kunststoffen wird immer größer.

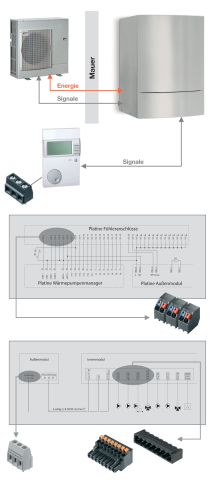

Als Zulieferer der Gerätehersteller müssen auch die Hersteller von Komponenten zur Energie- und Signalverarbeitung den neuen Anforderungen gerecht werden. Bild 1 zeigt deutlich die Stellen in einer Wärmepumpe, an denen elektrische Verbindungstechnik zum Einsatz kommt. An diesen Stellen gelten erhöhte Anforderungen an die Brandsicherheit der stromführenden Bauteile sowie an die Wärme- und Feuerbeständigkeit der Isolierstoffe in Geräten. Sofern die bisherigen Anschlusselemente die Anforderungen der IEC 60335 nicht erfüllen, sind die Gerätehersteller gezwungen, Anschlusselemente einzusetzen, welche aus neuen Kunststoffen gefertigt sind. Die Sicherheitsanforderungen der IEC 60335 werden unter Zugrundelegung der IEC 60695 2-10 bis 60695 2-13 definiert. Die zu bestehenden Tests sind als Glühdrahtprüfung bekannt. Hierbei gilt folgende Aufteilung: Die IEC 60695-2-10 beschreibt die Glühdrahtprüfung samt Prüfmethode und -durchführung, während die IEC 60695-2-11 Vorgaben für die Glühdrahtprüfung an Fertigteilen sowie die entsprechende Prüfdurchführung und -bewertung macht. Aus dem Ergebnis leitet sich der GWT – Glühdrahttest am Produkt – ab.

Es gibt zwei Möglichkeiten, elektrische Verbindungen für diese Art der Applikation zu befähigen: Zum einen über die Qualifizierung der Kunststoffe an definierten Prüfplatten. Wenn die Ergebnisse der Glühdrahtprüfung an Prüfplatten (GWFI und GWIT) nicht vorliegen, kann eine Qualifizierung auch über die Glühdrahtprüfungen am fertigen Produkt erfolgen. Im ersten Schritt muss dabei geprüft werden, ob eine stromführende Verbindung mit I = 0,2 A vorliegt. Danach kann die Qualifizierung des Isolierstoffes vorgenommen werden. Idealerweise findet man den GWIT und GWFI in den UL-Angaben der „Yellow Card“, dem Beipackzettel des verwendeten Isolierstoffes, vor. Alternativ kann ein entsprechender VDE-Nachweis über den Kunststofflieferanten angefordert werden.

In jedem Fall müssen die für die elektrische Verbindungstechnik eingesetzten Elemente einen Glühdrahttest am Produkt (GWT) mit T = 850 °C erfolgreich bestanden oder eine bestimmte Glühdrahtentflammbarkeitszahl GWFI erreicht haben. Nur mit dieser Grundvoraussetzung kann Schritt 2 mit T = 750 °C bei der Produktprüfung und T = 775 °C beim Prüfplattentest erfolgen. Die Anforderungen der IEC 60335 sind erfüllt, wenn die Glühdrahtprüfung nach IEC60695-2-11 am Produkt mit 850 °C (GWT 30 Sekunden) und die Glühdrahtprüfung am Produkt mit 750 °C (GWT 2 Sekunden) bestanden sind.

Bei dem Test an der Prüfplatte müssen ein GWFI von = 850 und ein GWIT von = 775 vorliegen. Erst wenn beide Werte vorhanden sind, werden auch hier die Anforderungen erfüllt. Darüber hinaus müssen die Kunststoffe generell eine Kugeldruckfestigkeit von mindestens 125 °C nach IEC 60695-10-2 vorweisen.

Was passiert, wenn der erste Schritt der beschriebenen Glühdrahtprüfung zwar erfolgreich durchlaufen wurde, der zweite Schritt jedoch nicht bestanden wird? Hier erlaubt die Norm nachfolgende Ausweichmöglichkeit zur Qualifizierung: Die Glühdrahtprüfung am Produkt wurde mit einer Temperatur von 850 °C, welche für 30 Sekunden anlag, bestanden. Alternativ zur zweiten Prüfung, bei der die Glühdrahtprüfung am Produkt mit einer mehr als 2 Sekunden anhaltenden Flamme durchgeführt wird, kann zur Qualifizierung die sogenannte Nadelflammprüfung angewandt werden. Eine Nadelflammprüfung am Fertigteil muss nicht erfolgen, sofern das Material bereits nach UL 94 in die Klasse V-0 eingeordnet ist. Der Kunststoff gilt dann bereits als qualifiziert. Wichtig ist: Der Analogieschluss von der Prüfplatte (GWFI) auf das Fertigteil (GWT) ist nur dann zulässig, wenn die Vorzugsdicke der Prüfplatte um nicht mehr als +/- 0,1 mm gegenüber der Dicke des zu beurteilenden Fertigteiles abweicht. Das wird bei Leiterplattenanschlussklemmen und -steckverbindern über die UL-Angaben in den „Yellow Cards“ der verwendeten Kunststoffe gewährleistet.

Fazit

Die Berücksichtigung der erhöhten Sicherheitsanforderungen gemäß der „Hausgerätenorm“ IEC 60335-1 gewinnt zunehmend an Bedeutung. Die Herausforderung liegt darin, ein nicht brennbares, isolierbares Material einzusetzen, welches halogenfrei ist, eine hohe und dauerhafte Gebrauchstemperatur erlaubt und gleichzeitig den erhöhten Anforderungen an Feuer- und Wärmebeständigkeit gerecht wird. Weidmüller bietet ein umfangreiches Produktprogramm von mehr als 12.000 Leiterplattensteckverbindern und -anschlussklemmen der Produktreihen OMNIMATE Signal und OMNIMATE Power. Alle Produkte sind bis ins Detail auf die speziellen Bedarfe von Geräteherstellern zugeschnitten.
