Grundlagen für sichere und effiziente Kabelzugprozesse
Spillwinden übernehmen bei der Verlegung von Energie- und Kommunikationskabeln eine zentrale Funktion. Sie ermöglichen die kontrollierte Übertragung der Zugkräfte und stellen sicher, dass mechanische Belastungsgrenzen eingehalten werden. In vielen Projekten kommen Spillwinden in Anhängerbauweise zum Einsatz. Diese Bauform kombiniert eine konstante, reproduzierbare Zugkraft mit der Möglichkeit, das System flexibel entlang der Trasse zu positionieren.
Das Funktionsprinzip basiert auf der Reibkraftübertragung über ein Spillsystem. Durch das mehrfache Umschlingen des Seils entsteht eine konstante Zugkraft, die unabhängig von der ausgegebenen Seillänge bleibt. Dies ist insbesondere dann von Vorteil, wenn Trassen mit variierenden Reibungsverhältnissen, engen Radien oder Richtungswechseln zu bewältigen sind. Ergänzende Funktionen wie Zugkraftbegrenzung, Rückwärtslauf und Witterungsschutz tragen zur Betriebssicherheit und Prozessstabilität bei.

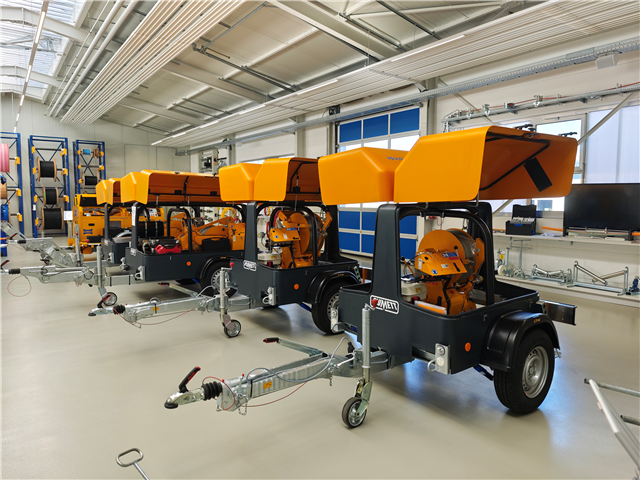

Spillwinden in Anhängerbauweise lassen sich schnell umsetzen, was ihre Nutzung auf langen Strecken oder in segmentierten Bauabschnitten erleichtert. Moderne Modelle verfügen zusätzlich über eine elektronische Protokollierung, die während des Einzugs relevante Werte dokumentiert. Diese Daten sind heute Bestandteil vieler Abnahme- und Prüfprozesse und bilden eine nachvollziehbare Grundlage für Qualitätssicherung und Projektabrechnungen.
Die Wahl der geeigneten Leistungsklasse hängt von Faktoren wie Streckenlänge, Topografie, Kabeltyp und geforderter Dokumentation ab. Nicht jedes Projekt erfordert eine hohe Zugkraft. Oft ist eine präzise abgestimmte Kombination aus Mobilität, Kraftreserve und Prozesssicherheit entscheidend.
Auswahlkriterien für Spillwinden in Kabelzugprojekten
Die Auswahl einer geeigneten Spillwinde sollte sich weniger an der maximal verfügbaren Zugkraft als vielmehr an den tatsächlichen projektbedingten Anforderungen orientieren und sollte technisch und organisatorisch am besten zur Baustellensituation passen.
Massgebliche Auswahlfaktoren sind:
- Streckenlänge und Trassenführung
- Kabeltyp, Metergewicht, Durchmesser und mechanischer Aufbau
- Reibungsverhältnisse abhängig von Rohrtyp und Streckenverlauf
- Topografische Bedingungen
- Logistische Rahmenbedingungen
- Dokumentations- und Nachweispflichten
- Sicherheitsanforderungen und Betriebsabläufe
Die Auswahl einer geeigneten Spillwinde sollte idealerweise auf Basis einer projektspezifischen Bewertung erfolgen. Neben den technischen Anforderungen spielen dabei auch logistische und organisatorische Rahmenbedingungen eine wichtige Rolle. Eine praktische Demonstration verschiedener Systeme kann die Entscheidungsfindung zusätzlich unterstützen.
