Unter Hydraulischem Abgleich versteht man eine optimale Wasserverteilung im System, indem z.B. über voreinstellbare Ventile (PICV) der notwendige Volumenstrom zum Heizkörper gewährleistet wird. Mit Hilfe des Hydraulischen Abgleichs werden deshalb alle Komponenten wie Heizkörper, Regelventile, Strangarmaturen, Pumpen und Rohre aufeinander abgestimmt und abgeglichen.
Hydraulisch abgeglichene Kühlanlagen arbeiten energieeffizient und bieten guten Komfort
Die Planungsgrundlagen wie Vor- und Rücklauftemperatur, Volumenstrom und Differenzdruck können im Betrieb tatsächlich eingehalten werden. Die Hocheffizienzpumpe arbeitet effektiv. Annähernd konstante Rücklauftemperaturen sorgen dafür, dass das Kühlaggregat optimal arbeitet. Die Kühlleistung kommt dort an, wo sie benötigt wird. Es gibt keine Über- und Unterversorgung.
Fehleinstellungen wie:
- Absenkung der Vorlauftemperatur
- zu hohe Volumenströme und dadurch falsche Rücklauftemperatur
- Unterversorgung von hydraulisch ungünstig angeordneten Verbrauchern
- Überdimensionierung oder falsche Einstellung der Umwälzpumpe werden somit vermieden.
Da der Investitionsaufwand im Vergleich zu anderen Massnahmen wie z.B. Sanierung der Gebäudehülle als gering beziffert werden kann, besteht ein sehr gutes Nutzen-/Kostenverhältnis.

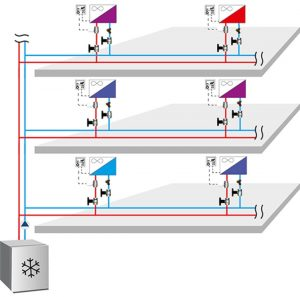

Ohne hydraulischen Abgleich
Kühlanlage mit Fan-Coils ohne hydraulischen Abgleich.
- unnötig hoher Energieverbrauch
- überhitzte oder unterkühlte Räume
- schlechte Effizienz des Kühlaggregates
- Fliessgeräusche an den Ventilen
- Überdimensionierung oder falsche Einstellung der Umwälzpumpe

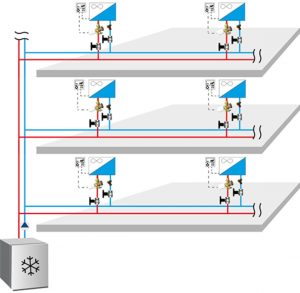

Mit hydraulischem Abgleich
Kühlanlage mit Fan-Coils – mit hydraulischem Abgleich.
- Energieeinsparung
- optimale Raumtemperaturen
- guter Systemwirkungsgrad (optimierte Effizienz des Kühlaggregates)
- keine Fliessgeräusche
- Ideale Regelfähigkeit des Systems
