Effizientes Handling von Türelementen
 Das GIS Vakuum-Wendegerät in Kombination mit einem optimal in die Werkhalle integrierten GISKB Kransystem.
25.03.2026 | Vom Stapel aufnehmen, um 180° wenden und behutsam auf den Arbeitsblöcken ablegen – das GIS-Vakuum-Wendegerät steigert die Fertigung von Türelementen bei der Märki AG Innenausbau. In Kombination mit einem GISKB Kransystem kann eine Person damit schwere Holzplatten sicher und ergonomisch für den nächsten Arbeitsschritt bewegen und positionieren.
Die Märki AG Innenausbau ist ein innovatives Familienunternehmen in der dritten Generation mit Sitz in Gränichen. In der modernen Schreinerei beschäftigt man rund 40 Mitarbeitende. Das Unternehmen hat sich auf hochwertigen Innenausbau spezialisiert, von Türen über Einbauschränke bis hin zu kompletten Küchen. In der Produktion setzt die Märki AG Innenausbau auf mehrere Vakuum-Handlingsysteme des Schweizer Kranherstellers GIS. Der neueste Zugang ist ein GIS Wendegerät mitsamt Krananlage, das seit Ende 2025 am Arbeitsplatz für die Fertigung von Türelementen zum Einsatz kommt.
Einfaches und sicheres Wenden von Platten
Das neue Vakuumgerät mit der Bezeichnung GHK ist mit einer Wendefunktion ausgestattet. Eine einzelne Person kann damit Lasten mit einem Gewicht von bis zu 200 kg und einer glatten, luftdichten Oberfläche, hauptsächlich Holzplatten, ergonomisch und effizient bewegen und für den nächsten Fertigungsschritt platzieren. Die Holzelemente werden dazu jeweils mit dem Vakuumheber vom Stapel angehoben, um 180° gewendet und sanft auf Arbeitsblöcken abgelegt. So sind sie optimal für die Bearbeitung der Rückseite positioniert. Nach Abschluss des Arbeitsschrittes wird das Werkstück erneut vom Wendegerät aufgenommen, in die gewünschte Lage gebracht und für die Zwischenlagerung abgelegt. Das bei der Märki AG Innenausbau eingesetzte Gerät erweist sich als flexible und leistungsstarke Arbeitshilfe. Der Ansaugvorgang basiert auf einem physikalischen Prinzip: Durch das Entziehen der Luft zwischen Saugfläche und Holzplatte entsteht ein Unterdruck. Der daraus resultierende Druckunterschied sorgt dafür, dass das Transportgut für den Hubvorgang sicher an den Saugtellern haftet. Die Saugflächen sind auf das Werkstück abgestimmt und lassen sich von Hand verschieben, so dass Elemente unterschiedlicher Abmessungen zuverlässig befördert werden können.Video/Präsentation:

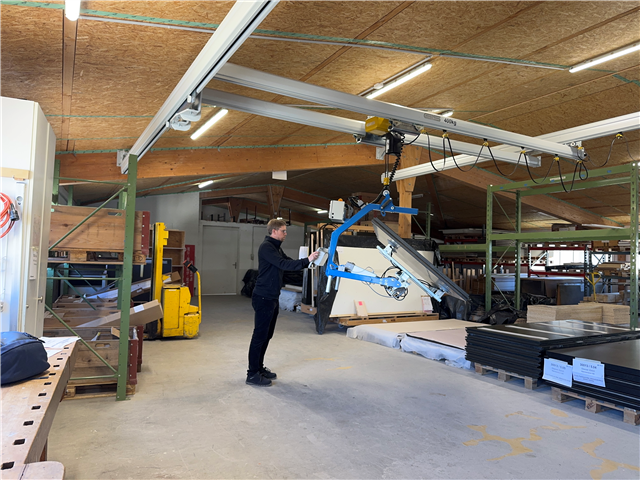

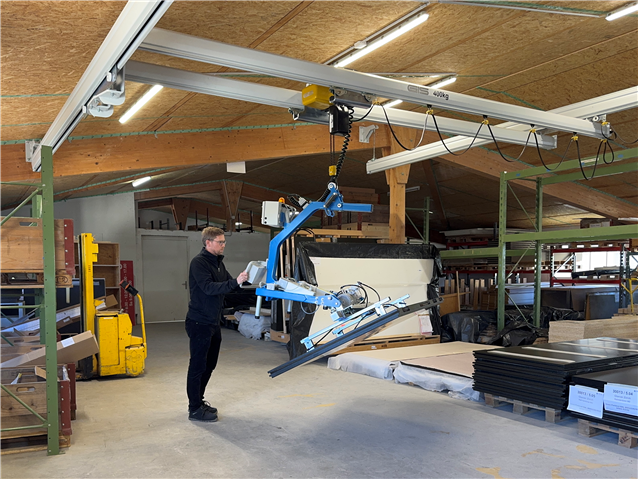

Mithilfe des Vakuumhebers kann eine einzelne Person Werkstücke für den nächsten Arbeitsschritt platzieren und bei Bedarf um bis zu 180° wenden. Perfekt integriertes Kransystem Der GISKB Hängekran ermöglicht ein flächendeckendes Materialhandling rund um den Arbeitsplatz. Dabei ist das Kransystem an die baulichen Gegebenheiten der Werkhalle angepasst. Die Befestigung erfolgt seitlich an den hölzernen Gebäudeträgern. Höhenunterschiede, die durch das Schrägdach entstehen, werden durch distanzierte Aufhängungen ausgeglichen. Sowohl der zwischen den Kranbahnen hochgebaute Kranträger als auch der als Hubwerk platzsparend integrierte GIS Elektrokettenzug tragen dazu bei, die verfügbare Hubhöhe maximal auszunutzen, damit genug Freiraum bleibt zum Manipulieren mit den grossen, sperrigen Holzplatten.
Einfache Bedienung
Alle Funktionen des Vakuumhebers, einschliesslich der Wendefunktion, lassen sich über eine zentrale Bedieneinheit steuern. Auch elektrisches Kran- und Katzfahren könnten problemlos in die Steuerung integriert werden. Bei der Märki AG Innenausbau geschieht das Verschieben der Kranbrücke und des Elektrokettenzugs jedoch manuell. Dank der leichtgängigen Fahrwerke in den Hohlprofilen der Krananlage ist dies mit minimalem Kraftaufwand möglich. Steckbrief des GIS Vakuum-Handlingsystems
Das Kransystem ist seitlich an den Gebäudeträgern montiert. Mit distanzierten Aufhängungen werden Höhenunterschiede durch das Schrägdach ausgeglichen. GIS Vakuum-Wendegerät GHK kombiniert mit Hängekran GISKB und Elektrokettenzug GP250. Vakuum-Wendegerät GHK- Tragfähigkeit: 200 kg
- Saugflächen: 4, Abmessungen 300 x 120 mm, verschiebbar
- Bedienung: Querbedienung, Funktionen: Ein/Aus, Saugen/Abwerfen, Not-Aus, Hubvorgang auf/ab, Kippung auf/ab
- Elektrische Zuleitung: Kabelrolle mit Steckverbindung
- Sonderfunktion: Elektromechanische Kippvorrichtung zum Kippen der Last um 180°
Zweiträger-Hängekran GISKB- Tragfähigkeit: 400 kg
- Kranbahnlänge: 6.618 m
- Kranträgerlänge: 5.19 m (5.04 m Spannweite)
- Befestigung: Pendelnde Aufhängungen, auf einer Seite distanziert, für seitliche Montage an Holz-Gebäudeträger
- Katzfahren: Manuell
- Kranfahren: Manuell
- Stromzuführung: Mit Schleppkabel in Profilen
- Besonderheit: Bauhöhenoptimierte Ausführung mit Zwischenbau für Kranträger und Kettenzug an Joch zwischen den beiden Kranträger platziert
Elektrokettenzug GP250- Tragfähigkeit: 400 kg
- Hubhöhe: 3 m
- Hubgeschwindigkeit: 2 Hubgeschwindigkeiten, 4 / 1 m/min
- Bedienung: Über Bedieneinheit vom Vakuumheber
- Ausstattung: Getriebeendschalter für oberste und unterste Hakenposition
|
|
