Effizientes Handling von langen Papierrollen

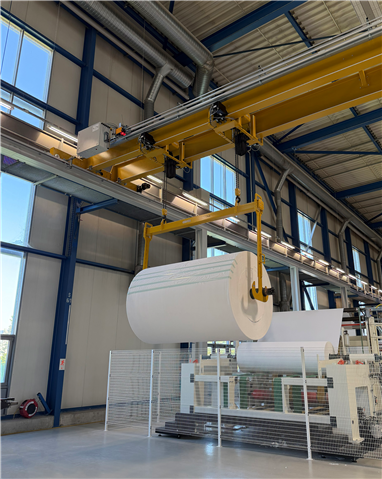

 Die beiden Elektrokettenzüge des Laufkrans heben gemeinsam die Lasttraverse mit der Papierrolle.
09.06.2026 | Die neue Kosmetiktuchanlage der Tela GmbH muss alle ein bis zwei Stunden mit Papier versorgt werden. Für das Bestücken der Anlage kommt ein GIS Laufkran zum Einsatz, der als freistehendes System auf einer Stützkonstruktion installiert ist. Die beiden Hubwerke des Krans arbeiten dabei im elektronisch überwachten Tandembetrieb, sodass die lan-gen, schweren Papierrollen sicher und präzise transportiert werden können.
Die Tela GmbH zählt zu den führenden Papierherstellern der Schweiz. Am Standort in Niederbipp produziert das Unternehmen hochwertige Hygienepapiere wie WC-Papier und Kosmetiktücher, also Produkte, des täglichen Bedarfs, die in nahezu jedem Schweizer Haushalt zu finden sind. Als traditionsreiches und in der Region verankertes Unternehmen steht die Tela GmbH für Qualität „Made in Switzerland” und verfolgt seit Jahrzehnten konsequent eine nachhaltige Unternehmenspolitik. Diese umfasst unter anderem die Aufbereitung und Wiederverwendung von Altpapier sowie die eigene Abwasserreinigung. Gleichzeitig investiert man kontinuierlich in eine moderne Produktion, sodass kürzlich eine neue Kosmetiktuchanlage in Betrieb genommen werden konnte. Zur Bestückung dieser Fertigungsmaschine kommt ein Obergurt-Laufkran zum Einsatz. Dieser transportiert die etwa 2 bis 2,5 Tonnen schweren Papierrollen auf die Abrollanlage und anschliessend die leeren Tambouren wieder weg.
Laufkran als freistehendes System
Der dafür eingesetzte Brückenkran wurde vom Schweizer Elektrokettenzug- und Kranhersteller GIS geliefert und installiert. Auf der 19 Meter langen Kranbrücke verfahren zwei Kettenzüge des Typs GPOD1000, die eine Tragfähigkeit von 2 x 1,6 Tonnen ermöglichen. Für den Transport der Papierrollen setzt man eine massgefertigte Lasttraverse ein, die an den Lasthaken der beiden im Tandem-Betrieb arbeitenden Hubwerke befestigt ist. Für die tägliche Arbeit bewegt sich der Kranträger nur in einem kleinen Bereich der Kranbahn, für Wartungstätigkeiten in der Produktionsstrasse wird jedoch die gesamte Länge von 33 m ausgenutzt. Die GIS Krananlage ist als Freestanding-System mit insgesamt zehn Stützen ausgeführt. Diese Bauweise mit Stützkonstruktion hat den grossen Vorteil, dass die Tela GmbH die Platzierung und Einsatzbereich des Kranes frei wählen und somit an die Produktionsumgebung anpassen konnte.Maximale Sicherheit für den Transport der Papierrollen

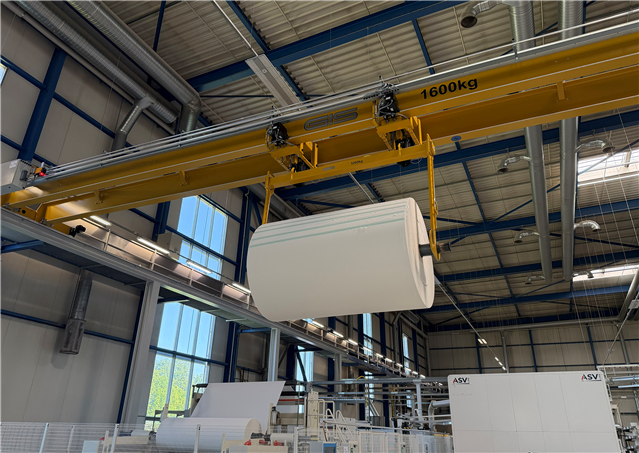

Mithilfe des GIS Laufkrans werden Papierrollen auf die Abrollmaschine der Kosmetiktuchanlage transportiert und die leeren Tambouren weggeführt. Sämtliche Fahr- und Hubbewegungen des Laufkranes erfolgen elektrisch, wobei frequenzgeregelte Antriebe ein präzises und schwingungsarmes Handling der Last sicherstellen. Die Bedienung geschieht per Funksteuerung, mit der die beiden Elektrokettenzüge einzeln oder gemeinsam gesteuert werden können. Standardmässig ist beim Einschalten des Kransystems der Tandem-Modus aktiviert. Dadurch arbeiten beide Hubwerke synchron und sorgen für die sichere Beförderung der langen Papierrollen. Die Kransteuerung überwacht dabei kontinuierlich den Betriebszustand der beiden Kettenzüge mithilfe der integrierten, elektronischen Wegmessung. Eine Störung oder Stoppvorgang bei einem Hubwerk, beispielsweise beim Erreichen der Endposition, löst eine automatische Reaktion beim anderen aus. Dadurch wird verhindert, dass durch einen einseitigen Hebe- oder Senkvorgang des Lastgutes eine gefährliche Situation entsteht.
Weitere Sicherheitsfunktionen unterstützen die Bedienperson des Krans. So kann die schnellere Fahrgeschwindigkeit des Krans nur aktiviert werden, wenn sich beide Lasthaken in oberster Position befinden, die Papierrolle also vollständig angehoben ist. Fahrendschalter für die horizontalen Kran- und Katzbewegungen sorgen zudem dafür, dass beim Annähern an die Endpositionen selbstständig von der Haupt- in die Kriechgeschwindigkeit gewechselt und anschliessend angehalten wird.
Effiziente Lösung für einen reibungslosen Betrieb
Das realisierte GIS Kransystem trägt zu einem reibungslosen und effizienten Fertigungsprozess bei. Angesichts des regelmässigen Rollenwechsels im Abstand von ein bis zwei Stunden gewährleistet sie ein zuverlässiges und sicheres Handling der Tambouren bei laufender Produktion. Steckbrief des Freestanding-Systems mit Laufkran

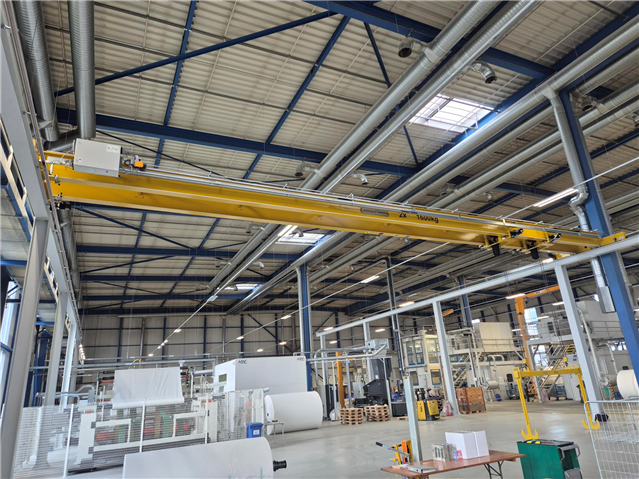

Das Kransystem ist als freistehendes System ausgeführt. Die Kranbahn befindet sich auf einer Stützkonstruktion, bestehend aus zehn Stützen. Freestanding-System mit Zweiträger-Laufkran als Obergurtläufer - Tragfähigkeit: 2 x 1600 kg
- Kranbahnlänge: 33 m
- Kranträgerlänge: 18.85 m (19 m Spannweite)
- Befestigung: An Stützkonstruktion, bestehend aus 10 Stützen
- Katzfahren: Elektrisch, mit frequenzgesteuerten Fahrwerken, Fahrgeschwindigkeiten 3.6 - 20 m/min stufenlos einstellbar
- Kranfahren: Elektrisch, mit frequenzgesteuerten Fahrwerken, Fahrgeschwindigkeiten 5 – 30 m/min stufenlos einstellbar
- Stromzuführung: Auf Kranträger mittels Energiekette, auf Kranbahn mittels Stromschiene
- Hubwerke: 2 Elektrokettenzüge GPOD1000/2NFU
- Hubhöhe: 5 m
- Hubgeschwindigkeit: Frequenzgesteuert, 1.2 – 4.8 m/min
- Bedienung: Mittels Funksteuerung, Funktionen Auf/Ab, Links/Rechts, Kran Vor/Zurück, Auswahl Kettenzug 1, 2 oder 1 + 2 zusammen
- Besonderheiten:
- Fahrendschalter Katz- und Kranfahren: Automatisches Umschalten von Schnell- auf Feingang und Stopp
- Kransteuerung für Tandembetrieb nach EN 15011 ausgelegt. Überwachung der Hakenposition durch Wegmesssystem in Kettenzügen. Eine Störung / Stopp bei einem Kettenzug erzeugt eine definierte Wirkung beim anderen, so dass der Hub- resp. Senkvorgang gestoppt wird.
- Freigabe für schnelles Kran- und Katzfahren erfolgt nur, wenn Lasthaken in oberer Endposition sind.
|
|
