Wie funktioniert ein Bubbler-System?
Kleine Konzentrationen von feuchter Luft können mit einem Bubblersystem erzeugt werden. Diese konventionelle Methode erfordert eine sehr genaue Druck- und Temperaturregelung des Bubblersystems, um Schwankungen im Dampfgehalt zu vermeiden. Ein komplettes Bubbler-Füllstandsmesssystem besteht daher aus einer Druckluftquelle, einem Luftmengenbegrenzer, einem Sensorrohr und einem Druckregler. Letzterer misst den Druck im System, über eine Steuereinheit wird dann der Füllstand des Bubblers ermittelt. Die Qualität der Luftbefeuchtung hängt vollständig von der theoretischen Berechnung des Sättigungsgrades der durch die Flüssigkeit strömenden Luft und der Genauigkeit der Druck- und Temperaturregelung ab. Mit diesem konventionellen Ansatz ist es schwierig, einen bestimmten Luftfeuchtigkeitsgehalt zu generieren und längerfristig aufrecht zu halten.
Verdampfersysteme von Bronkhorst

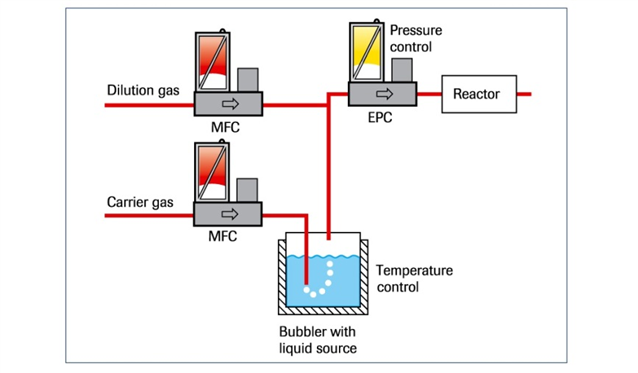

konventionelles Bubbler-System
Zusätzlich zu diesem Befeuchtungskonzept entwickelte Bronkhorst das CEM-System (Controlled Evaporating and Mixing System), das auf kontrollierter Verdampfung und Mischung mit einem Trägergas basiert und für Feuchtluftanwendungen eingesetzt werden kann. Dieses CEM-System ist eine innovative Lösung für die Dampfherstellung, basierend auf einem Flüssigkeitsdurchflussregler (LIQUI-FLOW oder mini CORI-FLOW), einem Gasdurchflussregler und einer temperaturgesteuerten Misch- und Verdampfer-Einheit. Im Vergleich zum herkömmlichen Bubblersystem bietet ein CEM-System einen direkteren Ansatz. Die Methode ist sehr einfach, und theoretisch kann jede Konzentration in Sekundenschnelle mit hoher Genauigkeit und Wiederholbarkeit eingestellt werden. Darüber hinaus ist es möglich, eine relative Luftfeuchtigkeit zwischen 5 und 95 Prozent einzuregeln.
Was ist drin im CEM?

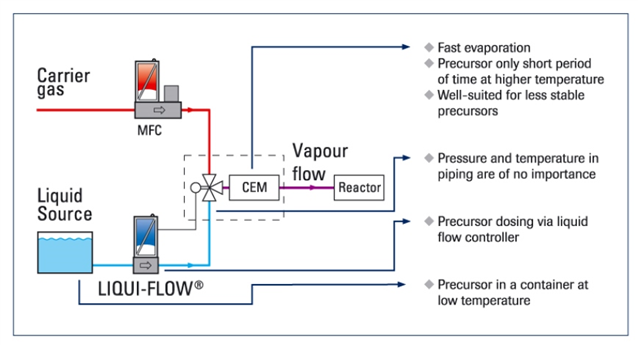

Set-up Bronkhorst CEM System
Das CEM-Systems besteht im Wesentlichen aus:
- Einem Massendurchflussregler für Gase zur Messung und Regelung des Trägergasstroms (z.B. EL-FLOW Select Serie)
- Einem Massendurchflussmesser für Flüssigkeiten zur Messung des Durchflusses der Flüssigkeit (z.B. LIQUI-FLOW-Serie, mini CORI-FLOW-Serie).
- Temperaturgesteuerte Misch- und Verdampfervorrichtung (CEM) zur Steuerung des Flüssigkeitsquellenstroms und zum Mischen der Flüssigkeit mit dem Trägergasstrom, was zu einer vollständigen Verdampfung führt; komplett mit dem temperaturgeregelten Wärmetauscher, um dem Gemisch Wärme zuzuführen; Basis-CEM-Systeme von Bronkhorst sind als Komplettlösung einschließlich Steuerelektronik erhältlich und bieten völlige Flexibilität bei der Realisierung einer Verdampfungslösung in praktisch jeder Situation.
Möchten Sie mehr über die CEM-Technologie erfahren? Hier erfahren Sie mehr!
Text: Ric Besseling (Bronkhorst) Bilder: Bronkhorst
