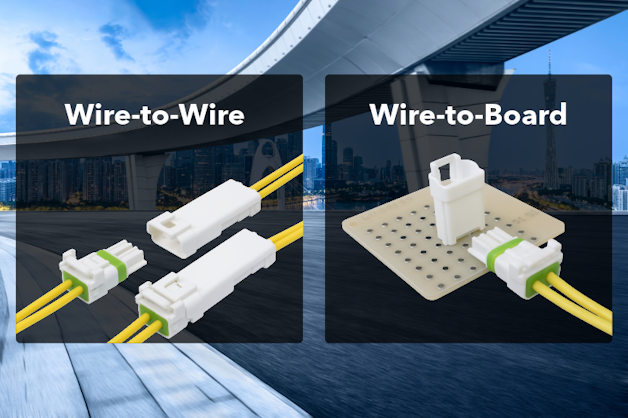

Wire-to-Wire
Wire-to-Wire Steckverbinder verbinden Kabelstränge direkt miteinander und schaffen so flexible Strukturen, die sich leicht erweitern oder anpassen lassen. Dieses Konzept ist besonders dort gefragt, wo Baugruppen modular aufgebaut sind und Kabelverbindungen gelöst oder ausgetauscht werden müssen, ohne das gesamte System zu beeinträchtigen. Typische Einsatzbereiche reichen von industriellen Anlagen über Automobiltechnik bis hin zu Maschinen, bei denen robuste und dennoch flexible Kabelverbindungen unverzichtbar sind.
Wire-to-Board
Ein Wire-to-Board Steckverbinder hingegen stellt die direkte Verbindung von Kabelsätzen oder einzelnen Litzen zur Leiterplatte her. Dadurch lassen sich Kabel platzsparend und effizient mit der Leiterplatte verbinden, was insbesondere in kompakten Geräten und Systemen mit hoher Packungsdichte von Vorteil ist. Durch die feste Integration in die Leiterplatte ermöglichen Wire-to-Board-Verbindungen zudem ein hohes Mass an Stabilität und Zuverlässigkeit – entscheidend etwa in der Medizintechnik, Unterhaltungselektronik oder in Steuergeräten, wo es auf jeden Millimeter Raum ankommt.
WPJ-Serie – robust und stromstark
Für Anwendungen mit hoher Strombelastung und optionaler Wasserdichtigkeit ist die WPJ-Serie die richtige Wahl. Sie ermöglicht eine Belastbarkeit mit bis zu 7 Ampere, eine sichere Innenverriegelung und durch die Schutzart IPX7 auch wasserdichte Varianten. Drei verschiedene Kodierungen verhindern Fehlstecken. Das robuste Design sorgt für Stabilität auch unter Vibrationen.
JWPF-Serie – kompakt und dicht
Die JWPF-Serie im Rastermass 2.0 mm, welches eine hohe Packungsdichte und flexible Integration in kompakte Leiterplattenlayouts ermöglicht, hat eine Gesamtlänge von 21 mm (Wire-to-Board) bzw. 30.2 mm (Wire-to-Wire). Diese Serie überzeugt durch vormontierte Dichtungen und Schutzart IP67. Dadurch wird eine wasserdichte, montagefreundliche und zuverlässige Verbindung sichergestellt.
JWPS-Serie – montagefreundlich und flexibel
Für die Anforderungen in der Produktion ist die JWPS-Serie mit vormontierten Dichtungen ausgestattet, wodurch zusätzliche Arbeitsschritte entfallen. Sie erfüllt die Schutzart IP67 und ist sowohl in Wire-to-Wire- als auch in Wire-to-Board-Ausführungen verfügbar – eine flexible, leistungsfähige und kostengünstige Lösung.
