Wenn für Anwendungen hohe Ströme und Spannungen auf kleinem Raum übertragen werden müssen, ist ein Steckverbindersystem wie PBC15 prädestiniert. Philipp Zuber, Produktmanager bei binder, erklärt: „Das System eignet sich insbesondere für Anwendungen, bei denen Leistung und Signale über ein Kabel übertragen werden sollen. Durch die Möglichkeit der Schirmung ist der Steckverbinder ebenfalls optimal, wenn hohe Anforderungen an die Signalintegrität gestellt werden bzw. elektromagnetische Übertragung erforderlich ist.“
Der Steckverbinder bewährt sich in der Industrie bei der Versorgung von Drehstrom- und Asynchronmotoren sowie für Frequenzumrichter. Auf Grund seiner Eigenschaften ist er in der Antriebstechnik, der Automatisierungstechnik, der Intralogistik sowie im Maschinenbau einsetzbar – beispielsweise in Ventilatoren, Pumpen und Verpackungsmaschinen.

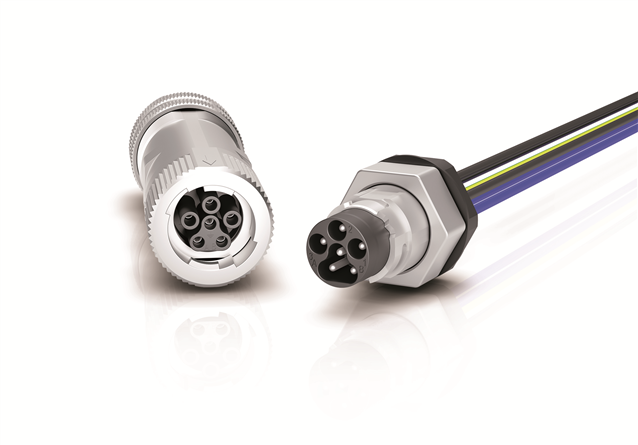

Die neuen Flanschteile schaffen nahtlose Verbindungen für sichere Power- sowie Signalübertragung und unterstützen somit die Vorteile des PBC15-Systems.
Die Flanschteile sind als Flanschstecker und Flanschdose (mit Verriegeler), und jeweils als ungeschirmte Kunststoff-Varianten oder geschirmte Varianten mit Metallkomponenten erhältlich. Sie bieten standardmäßig Litzenquerschnitte von 1,5 mm² und 2,5 mm² bei Litzenlängen von 250 mm, was eine Stromübertragung von bis zu 16 A bei 630 V ermöglicht. Die PBC15-Flanschteile sind mit einem M20x1,5 Befestigungsgewinde ausgestattet, welches direkt in das kundenspezifische Gehäuse, oder aber mithilfe einer Kontermutter im Geräte- oder Motorgehäuse befestigt werden kann. Per ¼ Umdrehung lässt sich eine Schnellverriegelung bewerkstelligen.
Die normierten Flanschteile sind gemäß DIN EN IEC 61076-2-116 herstellerübergreifend kompatibel und bieten somit maximalen Handlungsspielraum.
