SMT DIP-Schalter für platzkritische Anwendungen

SMT DIP-Schalter für platzkritische Anwendungen
Grossansicht Bild

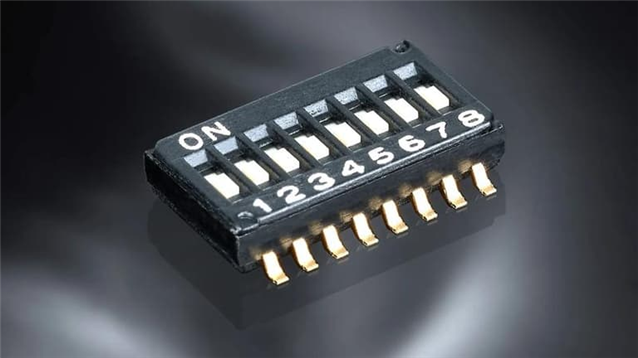

Die DTCD- und DTCJ-DIP-Schalter mit 1,27 mm Rastermass eignen sich ideal für hochintegrierte Elektronikdesigns.
29.04.2026 | Die DTCD- und DTCJ-DIP-Schalter mit 1,27 mm Rastermass sind ultra-kompakte SMT-Komponenten für hochintegrierte Elektronikdesigns. Mit einer Bauhöhe von nur 2,2 mm und bis zu 46 % Platzersparnis gegenüber klassischen 2,54 mm-Lösungen ermöglichen sie signifikante Reduktionen der PCB-Fläche bei gleichzeitig hoher Funktionsdichte.

Beide Varianten (Gullwing und J-Bend) sind für automatisierte SMT-Prozesse optimiert und reduzieren Prozesskosten sowie Montageaufwand. Die Schalter sind für bis zu 1000 Betätigungszyklen ausgelegt und arbeiten zuverlässig im Temperaturbereich von -40 °C bis +85 °C. Niedrige Kontaktwiderstände (=100 mO initial) und stabile elektrische Kennwerte (bis 100 mA @ 50 V) gewährleisten hohe Signalintegrität.

Anwendungen

Typische Anwendungen umfassen Adress- und Funktionskonfiguration in Industrie-Steuerungen, Kommunikationssystemen (z. B. RS485/Modbus), Server-Hardware (BIOS/CMOS), Haushaltsgeräten sowie medizinischen Geräten. Durch die Kombination aus Miniaturisierung, Robustheit und Kosteneffizienz adressieren DTCD/DTCJ gezielt moderne Anforderungen an kompakte, zuverlässige Schaltlösungen.



» Datenblatt DTCD
» Datenblatt DTCJ
