Präzise und dynamisch

Schrittmotor-Endstufe mit Closed Loop
Grossansicht Bild

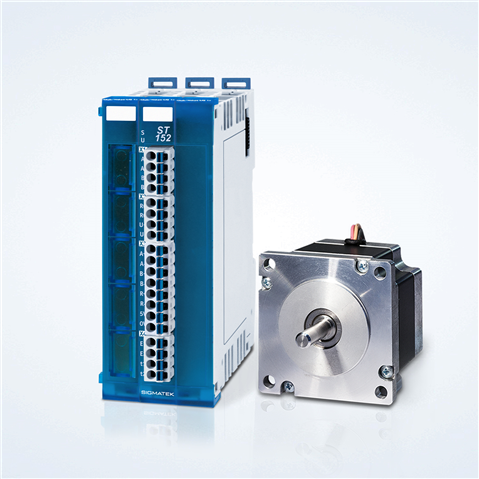

ST 152 © SIGMATEK
22.11.2024 | Mit dem ST 152 erweitert SIGMATEK seine S-DIAS Motion-Linie um eine performante Schrittmotorendstufe für die Hutschiene. Es ist für die Ansteuerung zweiphasiger Schrittmotoren mit einer Nennspannung von bis zu 50 V DC und einem Dauerstrom von 5 A ausgelegt.

Das kompakte Modul bietet Closed Loop Regelung mit Inkrementalgeberfeedback. Mit dieser Rückkopplungstechnologie wird ein effizienterer Betrieb sichergestellt, indem der Motor kontinuierlich auf seine tatsächliche Position überwacht wird und Abweichungen in Echtzeit korrigiert werden. Dies führt zu höherer Präzision, höherer Geschwindigkeit und Beschleunigung, selbst bei anspruchsvollen Anwendungen. Auch im Open Loop Modus (ohne Geber) bietet das Modul eine hohe Performance.



Es unterstützt Microstepping mit bis zu 256 Mikroschritten pro Vollschritt, wodurch ein besonders ruhiger und präziser Motorlauf gewährleistet wird. Der integrierte Spannung-PWM-Modus-Chopper sorgt bei niedrigen Drehzahlen für einen geräuscharmen Betrieb, was z.B. im 3D-Druck von Vorteil ist.



Durch die sensorlose, lastabhängige Motorstromvorgabe auf Basis der Gegen Elektromotorischen Kraft (Gegen-EMK) lässt sich die Energieeffizienz von Schrittmotoren signifikant steigern, die Motortemperatur reduzieren und somit Betriebskosten sparen.



Für die Sicherheitsfunktion Safe Torque Off (SIL 3, PL e) ist ein 2-kanaliger Enable-Eingang vorhanden, der das System bei Bedarf sicher in einen drehmomentfreien Zustand überführt. Zwei digitale Eingänge (+24 V DC) mit einer Eingangsverzögerung von 10 µs stehen für Endschalter, Positionslatch oder Referenzfahrten zur Verfügung.



Die Parametrierung der Schrittmotor-Endstufe erfolgt komfortabel in der Steuerungsapplikation. In der Antriebs-Bibliothek des Engineering Tools LASAL steht eine große Auswahl an vorgefertigten Motion-Bausteinen zur Verfügung. Die Applikationserstellung wird dadurch vereinfacht und beschleunigt.



Maße: 37,5 x 104 x 72 mm (B x H x T)
