2D-Sensorfamilie HAL 302x von TDK

Schnelle störfeldrobuste Motorpositionserfassung
Grossansicht Bild

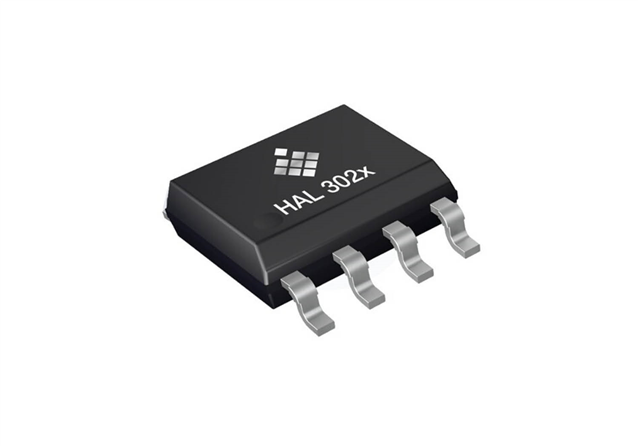

Hall Effekt-Technologie für streufeldrobuste Motorpositionserfassung: Micronas HAL 302x-Familie von TDK.
Archiv | 27.06.2024 | Mit der Micronas HAL 302x-Familie von TDK erweitert Rutronik das Portfolio an Hall-Effekt-Sensoren, die vertikale Magnetfeldkomponenten messen (BZ). Entwickler haben dabei die Wahl zwischen zwei Sensormodellen (HAL 3020 und HAL 3021) zur schnellen Winkelbestimmung, mit denen sie den Bedarf an störfeldrobuster Motorpositionserfassung sowie ISO 26262-konformer Entwicklung erfüllen können. Die Bauteile der Serie verfügen über differenzielle oder Single-ended Sinus- und Cosinus-Analogausgänge mit integrierter Drahtbrucherkennung.

Die Anordnung der Hall-Platten ermöglicht es den Sensoren externe magnetische Störfelder zu unterdrücken. Zur Messung der absoluten Winkelposition ist nur ein einfacher zweipoliger Magnet in einer End-of-Shaft-Konfiguration erforderlich. Der Magnet kann oberhalb oder unterhalb des Sensors positioniert werden. Fehler aufgrund von Versorgungsspannungs- und Temperaturschwankungen können durch das Messprinzip des Hall-Platten-Arrays minimiert werden.



Ein integrierter Signalpfad erlaubt die Programmierung des nichtflüchtigen Speichers (EEPROM) des HAL 302x, um relevante Eigenschaften wie Sinus- und Cosinussignalverstärkung, Offset, (absoluter) 0-Winkel, Orthogonalität und Bandbreite individuell anzupassen. Die Programmierung erfolgt dabei über den Ausgangs-Pin des Sensors, so dass kein zusätzlicher Programmieranschluss erforderlich ist.



Der HAL 302x enthält integrierte Diagnosefunktionen, wie z.B. Über- und Unterspannungserkennung sowie Drahtbruchüberwachung im Normalbetrieb. Die Sensor-Familie eignet sich dank der umfangreichen Zertifizierungen und der Hochtemperaturfähigkeit sowohl für Automobil- als auch für Industrieanwendungen. Die Sensoren sind im SOIC8-SMD-Gehäuse erhältlich.



Wichtige Features im Überblick:

  • Berührungslose, schnelle 360°-Winkelmessung
  • EMV-robuste analoge Differenz- oder Single-Ended-Sinus/Cosinus-Ausgänge
  • Nicht-ratiometrische oder ratiometrische analoge Ausgänge bezogen auf die Versorgungsspannung
  • Robust gegenüber magnetischen Gleich- und Wechsel-Störfeldern (gemäß ISO 11452-8:2015)
  • Safety Element out of Context (SEooC) ASIL C ready gemäß ISO 26262:2018
  • Versorgungsspannungsbereich von 3,0 V bis 5,5 V
  • Schnelle Reaktionszeit und hohe Ausgangsbandbreite für Anwendungen bis zu 150.000 U / min
  • Betrieb von -40 °C bis zu 170 °C Chiptemperatur (Max. Umgebungstemperatur: TA = 150 °C)
  • Überspannungs- und Verpolungsschutz
  • Crossbar-Switch für die Signalführung (Pinbelegung für die Ausgangssignale)
  • On-Chip-Temperatursensor zur Übertemperaturüberwachung
  • AEC-Q100 qualifiziert

Anwendungen:

  • Drehpositionsmessung für die Kommutierung von BLDC-Motoren
  • Starter/Generator-Systeme
  • Elektrische Pumpen & Ventile
