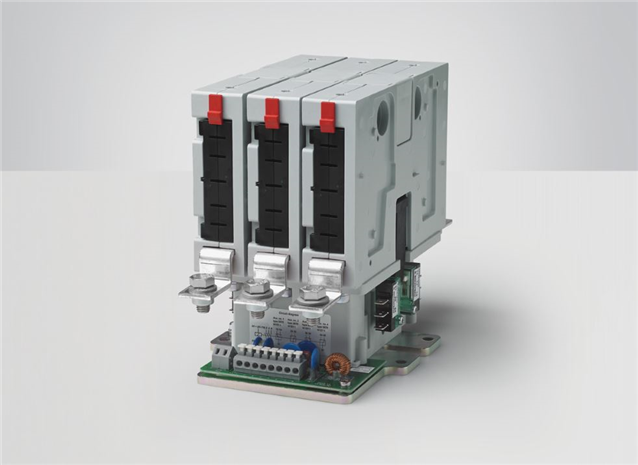

Die hohe Schaltfunktionalität und -zuverlässigkeit ermöglichen einen praxisgerechten und wirtschaftlichen Einsatz. Die patentierte und ausschliesslich permanent-magnetische Lichtbogenbehandlung erlaubt eine kompakte Bauweise. Das spart Platz und reduziert Gewicht. Die Kombination aus innovativer Technik, Kompaktheit und Vielseitigkeit macht die Baureihe CF besonders geeignet für den Einsatz in Bahn und Industrie.
Dank ihrer einzigartigen Modularität umfasst die Produktfamilie eine Vielzahl verschiedener Ausführungsvarianten, abgestimmt auf einen breiten Anwendungsbereich.
Innovatives Design
- Neuentwickelte, innovative Schaltkammern: Diese lassen als Schließer-, Öffner- oder in der Kombination als Umschaltkontakt konfigurieren. Eine Mischbestückung aus Schließer- und Öffnerkontakten ist genauso möglich
- Effektive Lichtbogenbehandlung – kein kritischer Strombereich und nur geringerer Verschleiß am Hauptkontaktsystem dank permanentmagnetischer Blasung
- Mono- und bistabile Antriebe verfügbar. Bistabile Antriebe benötigen nur für den Schaltvorgang Energie. Das reduziert Verlustwärme.
- Modular, kompakt, niedrige Gesamtbetriebskosten (TCO)
Kompakte Abmessungen – hoher Leistungsbereich
- Minimale Abmessungen für die Breite, Tiefe und Höhe in dieser Leistungsklasse. Die kürzeren »S«-Varianten haben einen Antrieb, die längeren »W«-Versionen verfügen über zwei Antriebe.
- 3.000 V / 400 A max., DC uni-/bidirektional, AC bis 400 Hz. Die Bemessungsisolationsspannung beträgt maximal 3.600 V.
Applikationsabhängiges, innovatives Löschkammerdesign
mit Keramik-, Kunststoff- oder Metall-Löschelementen
Das moderne Löschkammerdesign ist optimiert für den Einsatz in unterschiedlichen Applikationen. So sind die effizienten Löschkammereinsätze wahlweise mit Keramik-, Kunststoff- oder Metall-Löschelementen verfügbar.
Niedriger Energieverbrauch und geringe Erwärmung
dank ausgeklügelter Spulensparschaltung
Das Anzugsverhalten wird unabhängig von der anliegenden Spulenspannung und -temperatur durch einen PWM-Controller gesteuert. So lässt sich ein sicheres und prellarmes Einschalten gewährleisten. Im Haltebetrieb regelt der PWM-Controller den Spulenstrom. Das reduziert die Leistungsaufnahme und Erwärmung signifikant. Gleichzeitig erhöht sich auch die Zuverlässigkeit des Schützes.
Applikationen
Leistungsschütz für Bahnfahrzeuge, DC bis 3.000 Volt
- Hauptschütz für Antriebsumrichter
- Hauptschütz für Hilfsbetriebeumrichter (HBU)
- Batteriehauptschütz in Hybrid- oder batterie-elektrischen Fahrzeugen
Schaltgerät für vielfältige mobile und ortsfeste Anwendungen, DC bis 3.000 Volt
- Lokomotiven und Triebzügen
- Photovoltaik, Windkraft, Kräne, Schweissanlagen, Bergbau
Schütz für, AC bis 3.000 Volt
- Schalten permanenterregter Traktionsmotoren 3 AC, 400 Hz
- Aktivierung des Bremsstellers bei DC-Antrieben
- Anlasser, Kompressoren, Motoren und PV-Anlagen
Schaltgerät zur Konfiguration elektrischer Anlagen, DC oder AC bis 3.000 Volt
- Auswahl einer aus mehreren Energieversorgungsquellen
- Konfiguration von Filtern bei Mehrsystembetrieb
- Verbinden/Trennen von DC-Zwischenkreisen
