Rückwärtssenken ohne Einsatz
von Kühlmittel oder Druckluft

» Beitrag melden

BSF Manual

Rückwärtssenken ohne Einsatz von Kühlmittel oder Druckluft
Grossansicht Bild
BSF Manual – Rückwärtssenken ohne Einsatz von Kühlmittel oder Druckluft.
Archiv | 07.08.2024 | HEULE präsentiert eine Produktneuheit! Der Rückwärtsplansenker BSF überzeugt seit Jahren weltweit Kunden. Neu gibt es das Werkzeug auch mit der Möglichkeit der manuellen Messeraktivierung statt mittels Kühlmittel oder Druckluft.

Plansenkungen an der rückseitigen Bohrungskante stellen regelmässig eine Herausforderung dar, da der Zugang zur Bearbeitungsstelle schlecht zugänglich ist. Das BSF von HEULE liefert die prozesssichere Lösung: Der Zugang erfolgt durch die Bohrung selbst. Neu gibt es das Werkzeug auch mit der Möglichkeit der manuellen Messeraktivierung statt mittels Kühlmittel oder Druckluft.



Als Technologieführer im Bereich der rückseitigen Bohrungsbearbeitung verfügt HEULE seit mehreren Jahren nicht nur über erstklassige Lösungen fürs Entgraten oder Fasen, sondern auch für das Rückwärtsplansenken. Da die Bearbeitung von der gleichen Seite wie die Bohrung erfolgt, lassen sich Plansenkungen so auch an schlecht zugänglichen Stellen einfach fertigen – zum Beispiel zwischen den Schenkeln eines Gabelstücks. Die Werkzeuglösung BSF gewährleistet die für die Serienfertigung entscheidende Prozesssicherheit – und dies bei Senkungen bis zu 2.3x Bohr-Ø.

Video/Präsentation:

Neue Varianten in der Aktivierung

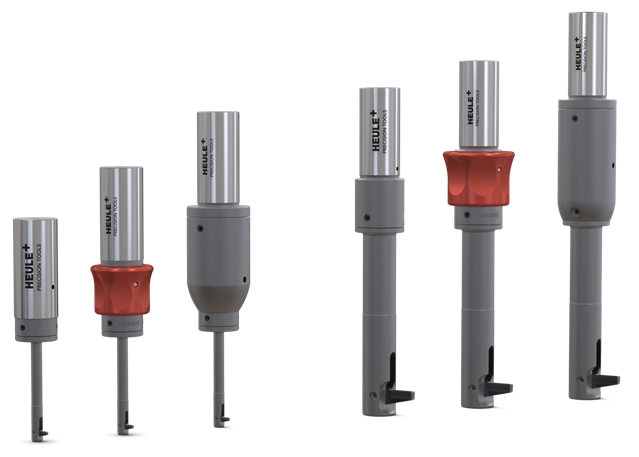

Neue Varianten in der Aktivierung
Grossansicht Bild
Neue Varianten in der Aktivierung.

Die hohe Wirtschaftlichkeit basiert auf dem kompakten und gleichzeitig einfachen Funktionsprinzip. Nach Aktivierung der Spindel klappt das Hartmetallmesser bei einer Initialdrehzahl und der daraus resultierenden Fliehkraft aus. Für das Einklappen nach erfolgter Bearbeitung bietet HEULE mehrere Möglichkeiten an. Bei der Standard-Variante wird fürs Einklappen die Innenkühlung (min. 20 bar) verwendet, beim BSF Air wird das Messer per Druckluft (min. 5 bar) eingeklappt.



Kunden kamen auf HEULE mit dem Wunsch zu, das BSF auch auf einfacheren Maschinentypen oder bei sensiblen Bearbeitungsprozessen einsetzen zu können. Daraus entstand eine weitere Variante, die das Standardsortiment um die Option der manuellen Ansteuerung ergänzt – das BSF Manual. Das Messer kann in dieser Version mit einem Aktivierungsring «von Hand» einge­klappt werden. Dank dem modularen Aufbau können bereits bestehende Werkzeuge bei Bedarf auf Steuerung per manuellem Aktivierungsring umgerüstet werden.
