Stand heute: Aufwendiger Wechselprozess
Das Rüsten von Schmiedewerkzeugen ist eine echte Herausforderung: Die tonnenschweren Schmiedewerkzeuge müssen sicher, robust und wiederholgenau positioniert werden – und zwar im Zehntelmillimeterbereich. Moderne Automatisierungslösungen oder Spannsysteme, die aus einer Vielzahl von Einzelteilen aufgebaut sind, können für große Schmiedehämmer kaum eingesetzt werden – das Risiko eines Ausfalls dieser Systeme durch Beschädigungen beim Spannen oder im Schmiedeprozess wäre zu groß. Es gilt, Beschädigungen an den Schmiedehämmern, dem Schmiedeteil oder dem Spannsystem zu vermeiden. Oftmals bleibt der Einsatz von Schlagkeilsystemen mit Beilagen die einzige Alternative, um große Gesenke sicher in den Aufnahmen – Ober- und Unterbär – zu fixieren.
Entsprechend erfolgt der Spannprozess mit äußerst robusten und teilweise simplen Werkzeugen: Die Schlagkeile werden durch den Einsatz von mechanischen, hydraulischen oder pneumatischen Keilrammen positioniert. Eine exakte Beaufschlagung der Gesenke mit Spannkraft ist damit kaum möglich, was zur Folge hat, dass die Qualität des Spannprozesses stark schwankt und letztlich von der Erfahrung der Mitarbeitenden abhängt. Mangelnde Reproduzierbarkeit und Spannprozesse, bei denen die Spannmittel oder sogar das Gesenk beschädigt werden, sind keine Seltenheit. Anwenderbefragungen ergaben, dass die Rüstzeiten oft bis zu drei Stunden betragen. Wünschenswert wäre ein Spannsystem, das die Arbeitssicherheit verbessert, reproduzierbare Ergebnisse garantiert und materialschonender funktioniert.
Durch systematische Messung zum optimierten Spannsystem

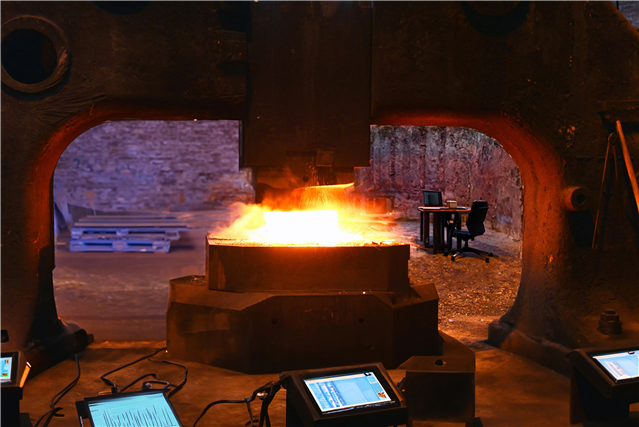

Im Projekt »Sensitives Gesenkspannsystem« entwickelte das Fraunhofer IWU ein Messsystem, das die Spannschnittstelle zwischen Gesenk und Bär exakt analysieren kann. Ein vergleichbare System gab es für dieses Umformverfahren bislang nicht; damit konnte erstmals die Spannsituation während des Spannprozesses und anschließend während der Produktion mit Messgrößen beschrieben werden. Aufbauend auf diesen Erkenntnissen entwickelten die Forscher ein neues Konzept für eine automatisierte und exakt reproduzierbare Spannmethode. Kern dieses Konzeptes ist die Überwachung der Parameter Kraft und Weg während des Spannvorgangs. So kann durch Grenzwerte der Spannprozess wiederholgenau, sicher und automatisiert durchgeführt werden.
Das Fraunhofer IWU plant, diese Erkenntnisse in einem Prototypen für ein neuartiges Spannsystem umzusetzen.
Das Vorhaben »sGs – Rüstzeitminimierung an Schmiedehämmern mittels sensitiven Gesenkspannsystems« wurde durch das Bundesministerium für Wirtschaft und Klimaschutz gefördert aufgrund eines Bechlusses des Deutschen Bundestages. Es wurde außerdem gefördert durch die AiF Arbeitsgemeinschaft industrieller Forschungsvereinigungen »Otto von Guericke« e.V. im Rahmen des IGF-Programms Nr. 19220 BG gefördert. Projektpartner des Fraunhofer IWU waren: Lasco Umformtechnik GmbH, Coburg; Schuler Pressentechnik, Göppingen; Großenhainer Gesenk- und Freiformschmiede, Großenhain; Gesenkschmiede Schneider GmbH, Aalen; Bronner + Martin, Emmingen-Liptingen; Hammerwerk Fridingen GmbH, Fridingen; KMS Gesenkschmiede GmbH, Solingen; Frauenthal Powertrain GmbH, Plettenberg; Rud-Schöttler GmbH, Hagen
