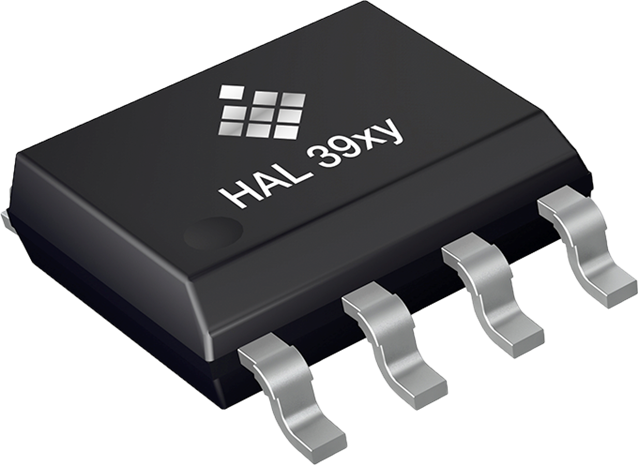

Die Sensorfamilie ermöglicht 360°-Winkelmessungen sowie lineare Messwege bis zu 35 mm bei einer Versorgungsspannung von 3 V bis 20 V. Sie unterstützt eine Vielzahl industrieller und automobiltypischer digitaler Schnittstellen wie SPI, SENT, PWM, SPC, PSI5 sowie analoge Ausgänge. Sämtliche Typen sind in unterschiedlichen Gehäusevarianten erhältlich: SOIC8 (HAL 39xy), TO92UF (HAC 39xy) und SSOP16 (HAR 39xy).
Zu den wichtigsten Merkmalen gehören die echte 3D-Fähigkeit, das einzigartige Streufeldkonzept für verschiedene magnetische Aufbauten (rotativ, linear, axial, radial) sowie die hohe Robustheit durch die optimierte Hallplattenarchitektur. Die Sensoren erreichen eine Streufeldrobustheit von bis zu 4 kA/m und verfügen über konfigurierbare Schlafmodi für energieoptimierte Applikationen.
Ein weiterer Vorteil ist der programmierbare Speicher, der eine kundenspezifische Kalibrierung bereits während der Produktion ermöglicht. Durch die flexible Architektur kann eine einzige Hardwareplattform mehrere Magnetaufbauten bedienen – ein signifikanter Vorteil gegenüber vergleichbaren Lösungen und ideal für Anwendungen wie autonomes Fahren, hochsensible Industrieaktuatoren oder moderne Lenk- und Steuerungssysteme.
Benefits auf einen Blick:
- 360°-Winkel- und lineare Positionsmessung
- Echte 3D-Positionsdetektion mit hoher Streufeldrobustheit
- ASIL-C-ready gemäß ISO 26262
- Versorgungsspannung: 3 V – 20 V
- Flexible digitale Schnittstellen (SPI, SENT, SPC, PSI5, PWM, analog)
- Winkelgenauigkeiten < 0,12° – erfüllt die Anforderungen der VW-Spezifikationen
- ESD- und EMV-optimiertes Design
- Programmierbarer Speicher für individuelle Kalibrierung
Anwendungsbeispiele:
- Fahrwerks- und Ventilpositionssteuerung
- Ladedrucksteller und EGR-Systeme
- Getriebe- und Kupplungspositionssteuerungen
- Lenkwinkel- und Pedalpositionssteuerungen
- Kraftstoffstand- und Bremshubmessung
