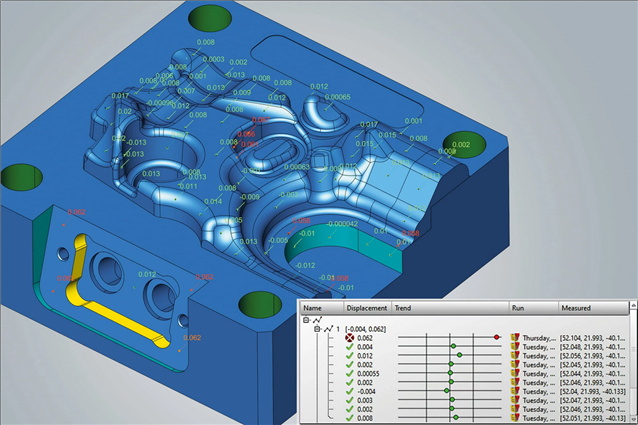

Messpunkte zurückgelesen für verbesserte Qualität und Prozesskontrolle. Am 3D-Modell des Bauteils ist ersichtlich, welche Messpunkte außerhalb der Toleranz liegen.
Messpunkte zurücklesen
Eine weitere nützliche Anwendung der Virtual-Machining-Technologie ist das Zurücklesen von Messpunkten. Auf einen Blick wird am 3D-Modell des Bauteils ersichtlich, welche Messpunkte außerhalb der Toleranz liegen. So können Ungenauigkeiten und Werkzeugverschleiß nach dem Fräsen leichter analysiert und CAD/CAM-seitig kompensiert werden. Diese neue Funktion ist mit dem hyperMILL SHOP Viewer auch direkt an der Werkzeugmaschine nutzbar.
CAD für CAM
Auch beim Thema „CAD für CAM“ hat hyperMILL 2024 einige Neuerungen zu bieten. hyperMILL unterstützt den Import von PMI- (Product Manufacturing Information, Produktfertigungsinformationen) und MBD-Daten (Model Based Definition, modellbasierte Definition) in verschiedenen Formaten wie STEP, CATIA V5, SOLIDWORKS, Creo und Siemens. Die Funktionen zur Flächenmodellierung wurden verbessert, sodass Flächen jetzt aus einer Vielzahl von Gitterkurven generiert werden können. Eine weitere wichtige CAD-Neuerung ist die Verbesserung der Elektrodenerstellung. Hier wird nun das dreidimensionale Erodieren unterstützt.
5-Achs-Bahnkorrektur
Analog zur 3D-Radiuskorrektur als Anpassung an das Werkzeugendmaß ist jetzt zunächst für Heidenhain-Steuerungen die 5-Achs-Bahnkorrektur möglich. Zur Feinkorrektur an der Maschinensteuerung werden Vektoren zum Fräserkontaktpunkt in das NC-Programm geschrieben. Die NC-Steuerung nutzt diese Kontaktvektoren, um die NC-Punkte während der Bearbeitung um einen eingegebenen Korrekturwert zu verschieben.
Verbesserte Bearbeitungsstrategien
Ein neuer Algorithmus für die Restmaterialerkennung sichert sowohl in der 3D- als auch 5-Achs-Bearbeitung eine automatische und vollständige Erfassung aller Restmaterialbereiche. Auch die Algorithmen für die Bahnberechnung wurden optimiert. Eine 3D-Strategie, die eine Vielzahl von Verbesserungen erfuhr, ist die Schneidkantenbearbeitung für Stanzwerkzeuge: Eine optimierte Kollisionsvermeidung wirkt bei der Bearbeitung auf Grundlage eines Referenzjobs. Dabei wird die Bearbeitung kollisionssicher durchgeführt, soweit es die Ausspannlänge des Werkzeugs zulässt. Die Option „Sanftes Überlappen“ bietet die Möglichkeit, den An- und Abfahrpunkt zu verschleifen. Auch beim 3D-Planfräsen verbessert ein neuer Algorithmus die Werkzeugbahnberechnung in Richtung einer noch schnelleren, gleichmäßigeren und werkzeugschonenderen Bearbeitung.

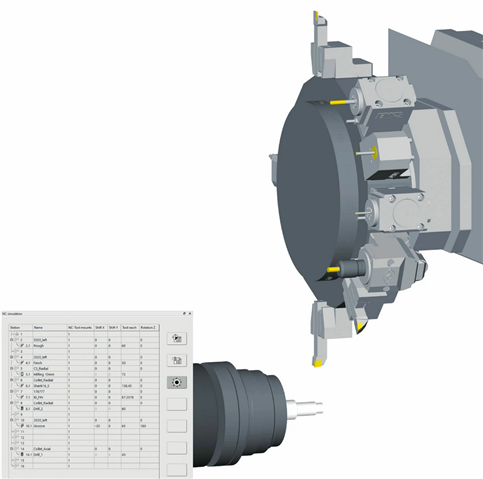

Sicherheit in der „mannlosen“ Fertigung
Um lange unbeaufsichtigte Bearbeitungszyklen abzusichern, kann in hyperMILL jetzt die Werkzeugbruchkontrolle in der Werkzeugdatenbank aktiviert und damit zu einem Teil des Bearbeitungsprogramms gemacht werden. Bei der NC-Generierung mit der virtuellen Maschine wird diese Information verarbeitet. Das generierte NC-Programm enthält dann den entsprechenden Aufruf des Steuerungsmakros.
Werkzeugsynchronisation mit dem Hummingbird-MES
In der neuen Version lassen sich auf Knopfdruck Werkzeuge aus der hyperMILL-Werkzeugdatenbank mit dem Hummingbird-MES synchronisieren. So werden die für die CAM-Programmierung genutzten Werkzeuge automatisch an die Hummingbird-Werkzeugverwaltung übergeben. Alle weiteren Prozesse wie das Rüsten, Messen, Verfolgen und Verwenden der Werkzeuge in den Maschinen werden im Hummingbird-MES abgebildet und sorgen so für einen durchgängigen Informationsaustausch im Unternehmen.
