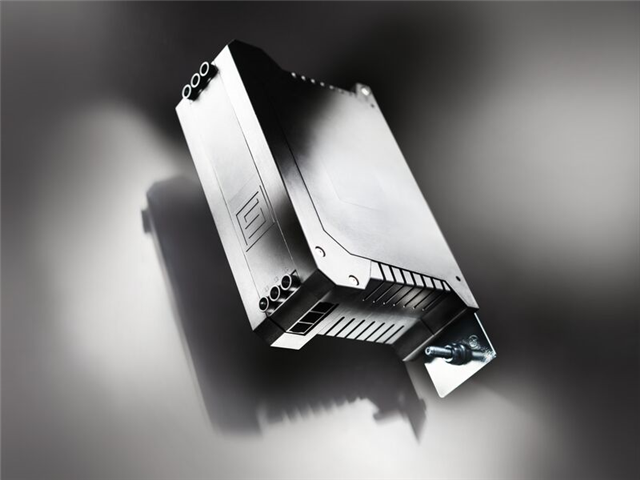

In Schaltschränken für industrielle Anwendungen im 3-Phasen-Bereich (z. B. Motorantriebe, Steuerungen) ist Platz fast immer Mangelware. SCHURTER begegnet dieser Problematik mit einer kompletten Filterneukonstruktion, welche gerade mal 44 mm breit ist. Die neue, einstufige Filterserie ist mit Leiterplatte in einem Kunststoffgehäuse aufgebaut. Sie verfügt über Schraubklemmen für die drei Phasen und eine Klemme an der Metallgrundplatte für den Erdanschluss.
Standard- und High Performance-Varianten
In der Standard-Ausführung mit Ferritkern bieten die neuen Filter ein bereits sehr beachtliches Dämpfungsverhalten. Bis zu 8 dB mehr Dämpfung schaffen die High Performance-Ausführungen mit nanokristallinen Kernen.
Geringe Ableitströme
Die neue Filterfamilie weist besonders geringe Ableitströme von gerade mal 1.3 mA auf. Dies gilt für sämtliche Varianten!
Anwendungen
Sämtliche Ausführungen sind von -40 °C bis 100 °C einsetzbar. Die Filter sind für Stromstärken von 3 A bis 32 A bei maximal 520 VAC gemäss IEC- und UL-Norm ausgelegt. Sie verfügen über die ENEC und cURus Zulassung und eignen sich für Anwendungen gemäss IEC 62368-1.
Somit empfehlen sich die FPAC Rail-Filter für Geräte mit hoher EMV-Belastung (Schaltnetzteile, Umrichter u.ä.). Typische Anwendungsgebiete sind daher Industrie- oder Maschinensteuerungen, doch auch für Labor-, Telecom- und IT-Geräte sind die leistungsstarken, schlanken Filter bestens geeignet.
» Datenblatt FPAC RAIL
