Kleiner Filter mit überragender Leistungsfähigkeit

Mehr Flexibilität bei neuen Filtern mit minimalem Ableitstrom
Grossansicht Bild
Archiv | 17.11.2023 | Schaffner stellt die neue Filterserie FN304X mit minimalem Ableitstrom vor. Sie schliessen die Lücke bei 3-Phasen-Filter mit geringer Bauhöhe im Markt für Robotik und weitere industrielle Anwendungen.

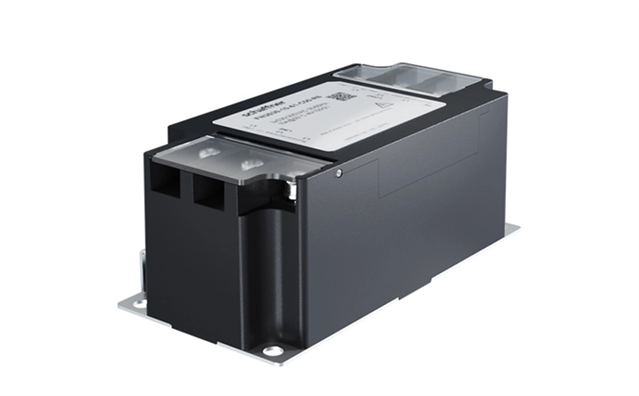

Durch die flexible Fertigung bei Schaffner zeichnen sich die neuen EMV-Filter FN3040, FN3041, FN3042 und FN3043 durch eine hohe Produktverfügbarkeit aus. Die Filter sind für Ströme von 10 A bis 30 A bei 50°C ausgelegt und wurden speziell entwickelt, um die Kundenanforderungen zu erfüllen. Die dicht gepackten Filter sind kleiner als ihre Vorgänger und bieten dabei eine überragende Leistungsfähigkeit.  Die einfach anzuschliessenden integrierten Klemmen und die optionale DIN-Schienenmontage (FN3042 / 43) sorgen für flexible Gestaltungsmöglichkeiten.





Grossansicht Bild

Europäische EMV-Anforderungen werden erfüllt



Die Filter FN304X wurden für die besonderen EMV-Anforderungen des europäischen Marktes entwickelt. Sie eignen sich für Netze mit hohen Anforderungen und Anwendungen, bei denen Sicherheit und Zuverlässigkeit im Vordergrund stehen. Ein Kunststoffgehäuse in Kombination mit einer Erdungsplatte aus Metall sorgt für ein möglichst geringes Produktgewicht, ohne das EMV-Verhalten zu beeinträchtigen. Feste, aufklappbare Klemmenabdeckungen schützen vor dem Kontakt mit stromführenden Leitern und erhöhen somit die Sicherheit.



Ökologisch gestaltet



Die neuen Filter mit minimalem Ableitstrom eignen sich für die Robotik, elektrische und elektronische Geräte, Automatisierungstechnik, Prüf- und Messgeräte sowie Kleinmaschinen. Die Filter wurden unter dem Gesichtspunkt der Nachhaltigkeit entwickelt und bestehen aus Rohstoffen, die sich am Ende der Produktlebensdauer leicht trennen und umweltgerecht entsorgen lassen.



Key Features

  • Ferrit- und Nanokristalline Kernmaterialien
  • Option zur DIN-Schienen-Montage
  • Berührungssichere Klemmen
  • Gewicht zwischen 0,43 und 0,45 kg
  • Ableitstrom zwischen 0,19 und 0,40 mA
  • Induktivität von 0,5 bis 12,9 mH bei 1 kHz/50 mV
  • Kapazität von 100 bis 220 nF bei 1 kHz/1 V
