Kompakter Hochpräzisions-
Kreuztisch CROSS105/205 von OWIS

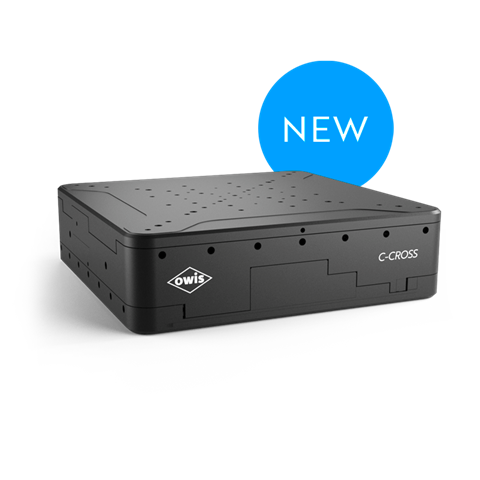

 kompakter, sehr präziser Kreuztisch CROSS 205
15.05.2025 | Der Kreuztisch C-CROSS 105 oder 205 mit einem Verfahrweg von 105 bzw. 205 mm ist für Anwendungen in der Mess- und Prüftechnik sowie in der Lasermikrobearbeitung optimiert und eignet sich durch seine geschlossene Bauweise hervorragend für den Einsatz in Labor- und Reinraumumgebungen. Die geringe Stellfläche im Verhältnis zum Verfahrweg sowie das integrierte Kabelmanagement ermöglichen eine platzsparende Integration in Laborumgebungen und Messgeräte.
Durch die hochpräzisen Aluminiumkomponenten und die vorgespannten Präzisions-Kreuzrollenführungen haben die Kreuztische einen geringen Höhen- und Seitenschlag und können gleichzeitig hohe Lasten aufnehmen. Der C-CROSS ist mit einfach anzusteuernden hochauflösende 2-phasen Schrittmotoren oder dynamischeren DC-Servomotoren mit Encoder erhältlich.
Optional kann die Geschwindigkeit durch eine 2:1 Übersetzung weiter erhöht, die Wiederhol- und Positioniergenauigkeit durch ein inkrementales Linearmesssystem verbessert und für Anwendungen im Reinraum vorbereitet werden.
Dieser neue Kreuztisch wir an der Laser Messe in München vom 24. - 27. Juni 2025 präsentiert werden.
Einsatzgebiete
Messtechnik, hochauflösende Mikroskopie, Biotechnologie, Medizintechnik, Prüftechnik, Inspektionssysteme, Laserbearbeitung, Halbleitertechnik

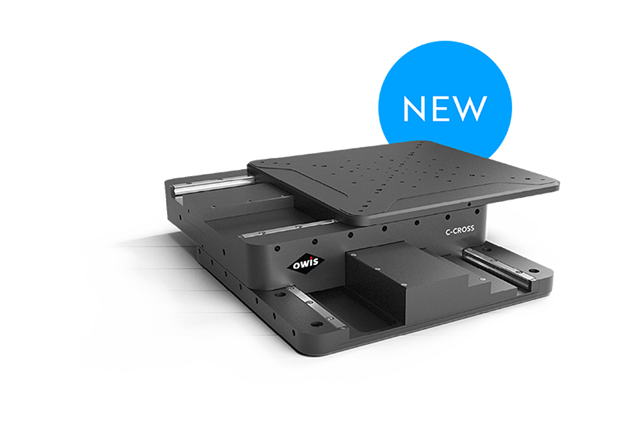

kompakter, sehr präziser Kreuztisch CROSS 205, ausgefahren - Stellweg: 105 x 105 mm oder 205 mm x 205 mm
- bidirektionale Wiederholgenauigkeit: < 2 µm
- Geschwindigkeit bis zu 80 mm/s
- 2-Phasen-Schrittmotor oder DC-Servomotor mit Encoder
- Präzisionskugelgewindetriebe
- Kreuzrollenführungen
- kompakte Grundfläche 220 mm x 220 mm (105 mm Stellweg) oder 291 mm x 291 mm (205 mm Stellweg)
- reflexionsarm, schwarz eloxiert
Optionen - 2:1 Übersetzung
- integriertes Messsystem
- Reinraumpräparation
verfügbar ab Q04/2025
|
|
