Zwischen der ersten Skizze und dem fertigen Bauteil liegen zahlreiche fehleranfällige Prozessschritte und viel Arbeitszeit: Zunächst fertigt eine Konstrukteurin ein dreidimensionales CAD-Modell an. Daraus leitet sie dann eine zweidimensionale technische Zeichnung ab und ergänzt sie um zusätzliche Angaben: Toleranzen, Passungen, Parallelitäten, die Rauigkeit der Oberfläche und dergleichen mehr. CAD-Modell und technische Zeichnung übergibt sie dem Fertiger. Dieser nimmt bei einfachen Bauteilen die entsprechenden Einstellungen direkt an der Maschine vor. Bei komplexeren Geometrien hingegen empfiehlt es sich, die Daten in eine CAM-Software zu laden, die daraus dann automatisiert Maschinenbefehle generiert. Welche Fräser und Bohrer geeignet sind, um das Rohmaterial zu bearbeiten und wie das Rohteil am besten eingespannt werden muss, muss der Fertiger aber selber entscheiden.

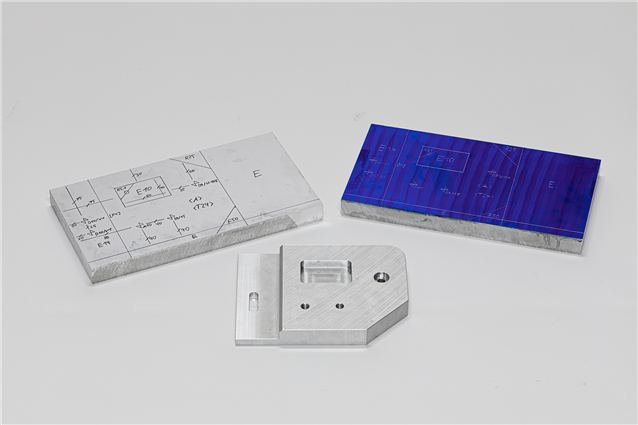

Tobias Herrmann von der Abteilung Leichtbautechnologien am Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA hat nun einen Weg gefunden, wie in Konstruktion und Fertigung einige dieser vielen Prozessschritte eingespart werden können. CAD-Modell und technische Zeichnung werden dabei ersetzt durch eine Nomenklatur aus neun grundlegenden Zeichen, mit denen alles angegeben werden kann, was eine Fräsmaschine umsetzen soll. Diese Zeichen schreibt eine Werkerin oder ein Werker mit einem Stift direkt auf das Rohmaterial: R5 steht zum Beispiel für eine Rundung mit einem Radius von fünf Millimetern, F20 für eine 20 Millimeter breite Fase oder E10 für eine Ausfräsung von zehn Millimetern, deren exakte Form und Abmessung anhand von Linien auf dem Rohmaterial vorgegeben sind.
