Standard-Solid-State-Relais für den Schalttafeleinbau
Die sightpac®-Serie besteht aus drei Solid-State-Ausgängen, die von einem Eingang gesteuert werden und ähnlich wie jedes Standard-Solid-State-Relais funktionieren. Wenn das Eingangssignal angelegt wird, leitet jeder Ausgang den Laststrom für die jeweilige Phase im Netz.
SMB : Dreiphasige Halbleiterrelais mit 2 Ausgängen
Diese Baureihe wurde für die Steuerung von dreiphasigen Lasten mit Dreieckschaltung, wenn sie symmetrisch sind, mit Sternschaltung ohne Nullleiter entwickelt. Zwei der drei Phasen sind geschaltet, die dritte ist direkt angeschlossen.
SMT : Dreiphasige Halbleiterrelais
Wir bieten eine Nulldurchgangsversion an, die für ohmsche, induktive und kapazitive Lasten geeignet ist.
Einfache und schnelle Anschlüsse
Celduc® bietet verschiedene Anschlüsse. Auf der Leistungsseite bieten wir Standardanschlüsse mit Schrauben oder Anschlüsse mit Federleisten. Auf der Steuerseite bieten wir steckbare Anschlüsse für einfache und schnelle Verbindungen.
Standard-Solid-State-Relais für die Hutschienenmontage, mit eingebautem Kühlkörper
«Gebrauchsfertige» Versionen mit eingebautem Kühlkörper sind verfügbar.
Unsere Produkte werden in Übereinstimmung mit den wichtigsten internationalen Normen UL/CSA/cUL, CE, UKCA & RoHS hergestellt.
Beispiele für Anwendungen
Diese Baureihe ist ideal für den häufigen Start/Stopp-Betrieb von 3-Phasen-Motoren oder Heizgeräten. Beim Heizen und Vorheizen in Kunststoff-Spritzgussmaschinen, Thermoformmaschinen, Verpackungsanlagen, ... muss die Temperatur sorgfältig und präzise gesteuert werden.
Die 3-Phasen-Solid-State-Relais und -Schütze von Celduc können das Heizsystem (basierend auf einer 3-Phasen-Widerstandslast) mit präziser Temperaturregelung und hoher Zuverlässigkeit steuern. Celduc® 3-Phasen-SSRs können auch 3-Phasen-Motoren mit einer hohen Zuverlässigkeit des Systems steuern.
Bitte beachten Sie, alle verschiedenen Kataloge stehen Ihnen ab Bibliothek zur Verfügung:
https://www.celduc-relais.com/en/technical-library/catalogues-brochures/
Sightpac series from Celduc
Compact three-phase Solid State Relays – 45mm installation widthSuperior design, easy to install and optimum lifespan are delivered with the new generation of three-phase Solid State Relays : the sightpac® series.
Celduc panel mount three-phase Solid State Relays have been developed to offer all the advantages of electronic switching technology. The 45mm housing is quick to install, compact and reliable.

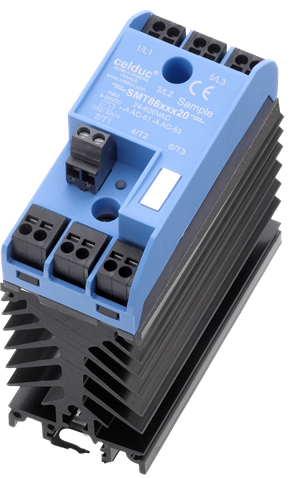

Standard Solid State Relays for panel mount
The sightpac® series consists of three solid-state outputs controlled by one input, and function similar to any standard solid state relay. When the input signal is applied, each output conducts load current for its respective phase in the network.
SMB : 2 leg three-phase SSRs
This range has been designed to control three-phase loads with a delta connection, if balanced, with a star connection without neutral. Two of the three phases are switched, the third is directly connected.
SMT : Three-phase SSRs
We offer Zero Cross version suitable for resistive, inductive and capacitive loads.
Easy and fast connections
Celduc® offers different connections. On the power side we offer standard connection with screws or connection with spring connectors. On the control side we offer pluggable connector for easy and fast connections.
Standard Solid State Relays for Din Rail Mount, with built-in heatsink
«Ready to use» version with built-in heatsink are available.
Our products manufactured in compliance with major international standards UL/CSA/cUL, CE, UKCA & RoHS.
Applications examples
This range is perfect for frequent start/stop operation of 3-Phase motors or heaters.
When heating and pre-heating in plastic injection molding machines, thermoforming machines, packaging equipment, …, temperature must be managed carefully and precisely.
Celduc 3-phase Solid State Relays & contactors can pilot the heating system (based on a 3-phase resistive load) with precise temperature control and high reliability. Celduc® 3-phase SSRs can also control 3-phase motors with a high reliability of the system.
Please note that all the different catalogs are available from the library:
https://www.celduc-relais.com/en/technical-library/catalogues-brochures/
