Schleifen in Perfektion dank spezieller Ausgleichseinheit
Wenn neue Umformwerkzeuge (Presswerkzeuge) eingearbeitet werden, heißt dies in der Regel: Ein erfahrener Werkzeugmacher schleift und tuschiert so lange an den Werkzeugen, bis die erforderliche Maßhaltigkeit des Bauteils erreicht ist. Roboter erlauben die Bearbeitung von Freiformflächen und können nun bei dieser aufwendigen und mühsamen Arbeit für teilweise Entlastung sorgen und somit Zeit und Kosten sparen. Dank einer am Fraunhofer IWU entwickelten Ausgleichseinheit bleiben Anpressdruck und Materialabtrag beim Schleifen konstant, die Ungenauigkeit der Roboterbahn wird kompensiert.

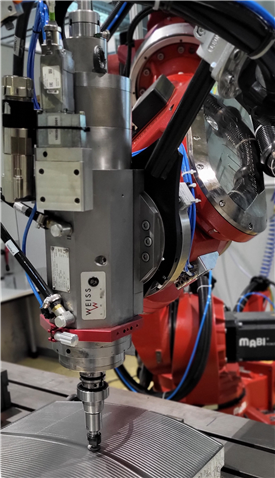

Roboter-Schleifen: Eine Ausgleichseinheit hält Anpresskraft und Abtrag beim Schleifen von Freiformflächen konstant. [Fraunhofer IWU]

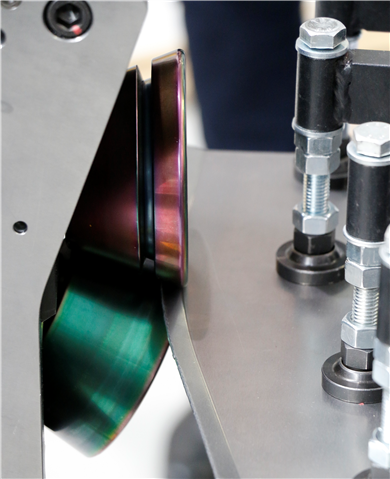

Roboterbasiertes Rollformen: Mit wenigen Werkzeugen in mehreren Schritten flexibel umformen
Beim roboterbasierten-Rollformen, einer hochflexiblen Technologie zum Walzprofilieren, führt ein Roboter ein Walzenpaar in mehreren Durchläufen abwechselnd in beiden Laufrichtungen (reversierend) und mit schrittweise ansteigender Zustellung am Werkstück entlang, bis beispielsweise ein Flansch in die gewünschte Form gebracht ist. Eventuelle Geometrieabweichungen lassen sich nach jeder Bahnbewegung optisch oder über die Reaktionskräfte im Roboter erfassen. Nach einer entsprechenden Analyse der Messdaten kann jegliche Abweichung bei der nächsten umformenden Bahnbewegung behoben (kompensiert) werden. Die technologisch bedingte Rückfederung des Materials lässt sich durch eine entgegengerichtete Überbiegung korrigieren. Wichtig dabei ist auch die ganzheitliche Betrachtung des Prozesses, bis hin zur entsprechend flexiblen Aufspannung des umzuformenden Bauteils. Prozessbegleitende Datenerfassung und KI-gestützte Auswertung der Daten erlauben es, unmittelbar auf schwankende Materialeigenschaften (Festigkeit, Rückfederungsverhalten) einzugehen und Geometrieabweichungen vorausschauend zu kompensieren. Gleichzeitig werden Qualitätskontrolle und -dokumentation zum integralen Bestandteil des Fertigungsprozesses.
Hochpräzises und hochflexibles Laser-Scannerschweißen mit zwei kooperierenden Robotern
Robotersysteme sind wegen ihrer deutlich geringeren Genauigkeit für das hochpräzise Laserstrahlschweißen oft nicht geeignet. Mit Nahtverfolgungssystemen für Laserstrahl-Scanneroptiken kann diese Ungenauigkeit jedoch ausgeglichen werden. Wenn das Laserstrahlwerkzeug mit einem Roboter und das zu schweißende Werkstück mit einem zweiten Roboter geführt wird, können komplexe 3D-Geometrien geschweißt werden. Die Herausforderung besteht darin, zwölf Roboterachsen und zwei Scannerachsen so aufeinander abzustimmen, dass die resultierende Laserstrahlbewegung auf der Schweißbahn konstant und hochgenau ist.
