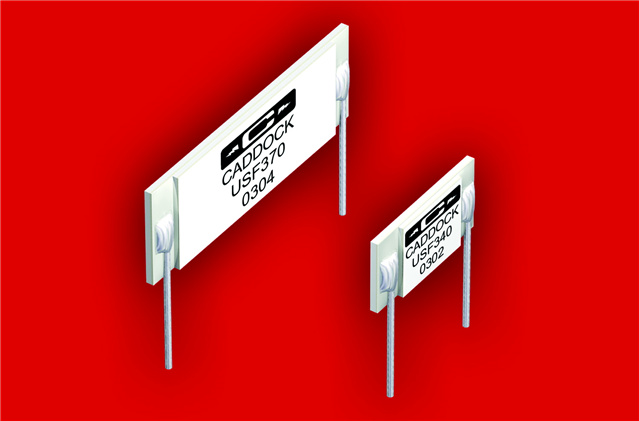

Die USF Ultra-Stable Low TC Ultra-Precision Film Resistors wurden entwickelt, um die Anforderungen an die Leistungssteigerung von Widerständen in der analogen Hochleistungselektronik zu erfüllen. Unter Verwendung von Caddock proprietären Widerstandsfilmsystemen bieten die Widerstände vom Typ USF den niedrigsten TC mit dem größten Widerstandsbereich und den höchsten Spannungs-werte, die in der Industrie verfügbar sind.
- Widerstandsbereich 50 Ohm bis 25 Megohm.
- Temperaturkoeffizient -40°C bis +85°C, referenziert auf +25°C
- Serie 200 - NULL Nenn-TC - Maximaler absoluter TC 2 ppm/°C
- Serie 300 - NULL Nenn-TC - Max. Abs. TC 5 ppm/°C oder 10 ppm/°C - Toleranz: ±0,01% oder ±0,1%.
- Es sind spezifische Standardwiderstandswerte verfügbar, welche für hochpräzise analoge Designs benötigt werden. Diese Werte wurden ausgewählt und auf Herstellbarkeit und Leistung hin optimiert.
- «Abgestimmte Paare" der Serie USF 300 sind mit einem TC-Verhältnis von 0,5 ppm/°C erhältlich.
- Das Keramikgehäuse sorgt für einen kühlen Betrieb.
Ultrastabile Widerstände des Typs USF werden in Standardwiderstandswerten angeboten
die in der analogen Präzisionsentwicklung am häufigsten verwendet werden. Diese Standard
Widerstandswerte können in präzisen Verstärkungseinstellungen, präzisen
Widerstandsbrückenschaltungen, präzisen Messwandler Schaltungen und präzisen
Spannungsteilern mit einer Eingangsspannung von bis zu 2500 Volt verwendet werden.
Extrem niedriger Leistungskoeffizient (Wattage Coefficient)
Die USF Widerstände sind mit einem Aluminiumoxid-Keramik-Sandwich aufgebaut welches eine hohe Wärmeleitfähigkeit aufweist. Das Keramik Gehäuse minimiert sehr effektiv die Drift des Leistungskoeffizienten. Der Leistungs- Koeffizient ist die Widerstandsdrift aufgrund des Temperaturanstiegs im Element die durch die Verlustleistung (Wattleistung) im Widerstand verursacht wird, wobei die Selbsterwärmung Temperaturanstieg des Widerstandselements zu einer TC-Drift führt (Temp. Anstieg in °C, multipliziert mit dem Temperaturkoeffizienten des Widerstands). Im USF Gehäuse wird die Wärme effizient vom Widerstandsmaterial abgeleitet, dies auf Grund der keramische Sandwich-Gehäusekonstruktion. Kunststoffgegossene Low TC-Folien Widerstände können diesen herausragenden Vorteil nicht bieten. Die Widerstände der Serie USF 200 bieten ein neues Leistungsniveau mit nahezu NULL TC, sehr niedrigem Leistungskoeffizienten, großem Widerstandsbereich und höheren Spannungswerte als andere Widerstandstechnologien.
