Highlights
- Messbereiche von 0 ... 5 mm bis 800 mm
- Linearitätsabweichung ab = 0,1 % v.E.
- Extrem lange Lebensdauer Schutzklasse IP67
- Schlag- und vibrationsresistent
- Gebrauchstemperaturbereich – 40 °C bis +125 °C
- Geringste Temperaturabhängigkeit
Optionen- Linearitätsabweichung von 0,1 % v.E., 0,25 % v.E. bzw. 0,5 % v.E.
- Ausgangssignal 0,5 … 4,5 VDC oder 9,5 VDC / 4 … 20 mA
- Verschiedene Anschlussvarianten: Stecker und Kabellänge
- Verschiedene Montageoptionen zum einfachen Einbauu
Anwendungsgebiete - Sondermaschinenbau, Sonderanlagenbau
- Bauwerks- & Anlagenüberwachung (Wehre, Fundamente etc.)
- Transportinfrastrukturüberwachung (Brücken, Schienen)
- Überwachung von statischen und dynamischen Belastungen
- Spezialanwendungen
Beschreibung
Der hochpräzise und langlebige Wegsensor Typ 8744 ist für alle Anwendungen geeignet, bei denen ein grosser Messweg präzise aufgelöst werden soll und ein hochgradig robustes Design erforderlich ist.
Dank der hohen Schutzart IP67 (je nach Anschluss) und einem Temperaturbereich von -40 °C bis +125 °C kann er für anspruchsvolle Messaufgaben in vielen industriellen und infrastrukturbezogenen Anwendungen eingesetzt werden.
Der induktive Wegtaster liefert ein hochlineares Ausgangssignal ab 0,1 % v.E.. Seine Performance, Wiederholgenauigkeit und Stabilität sind über einen grossen Temperaturbereich hervorragend.

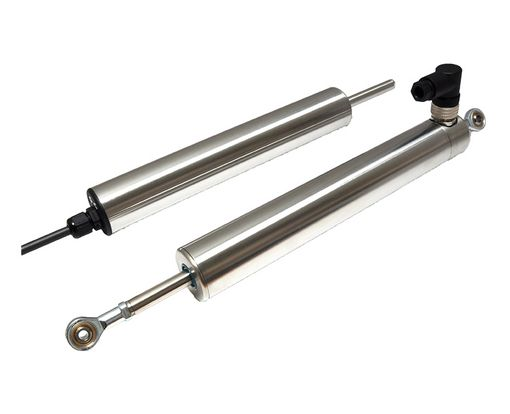

Der Wegsensor des Typs 8744 besitzt ein robustes, aus Edelstahl gefertigtes Gehäuse mit einem Durchmesser von 35 mm und ist einfach zu installieren und auszurichten.
Mögliche Montageoptionen sind eine Montage mit Gehäuseklemmen, eine Verschraubung mittels eines M5-Gewindes oder alternativ die Montage mittels Kugelgelenkköpfen.
Die Schubstange kann wahlweise mit einem M5-Innengewinde, Federrückgestellt mit einer gewölbten Tastspitze oder auch mit einem Gelenkkopf ausgestattet werden.
Mit den Ausgangssignalen von 0,5 … 9,5 V oder 4 … 20 mA lassen sich die Sensoren einfach in Prozessteuerungen und Überwachungsmessstellen integrieren.
