Standardsensoren für regenerative Energien

Standardsensoren für regenerative Energien
Grossansicht Bild
03.03.2011 | Der starke Trend regenerativer Energien erfordert immer häufiger den Einsatz von modernster Sensortechnik für die Betriebsüberwachung respektive für die Fertigungsüberwachung. Für diese Anwendungen werden unterschiedlichste Messprinzipien beansprucht. Ganz anders als man meinen möchte werden aber eher selten Sonderanfertigungen eingesetzt. Viel häufiger werden dagegen Sensoren aus dem Standardprogramm verwendet. Das umfangreiche Programm der Micro-Epsilon bietet daher viel Möglichkeiten für die Wahl des richtigen Sensors.

Moderne Sensorik übernimmt unterschiedliche Aufgaben beim Einsatz in Anlagen zur Gewinnung regenerativer Energien. Sie werden verwendet, um Reparaturen zu vermeiden und Wartungszyklen zu optimieren, den Wirkungsgrad zu steigern oder um die nötige Qualität bereits während der Fertigung sicher zu stellen. Dafür werden unterschiedlichen Sensoren bereits bei der Fertigung der einzelnen Bauteile verwendet.


Rotoren unter Belastung

Bei der Entwicklung neuer Geometrien und Fertigungstechniken für Rotoren wird immer mehr auf sorgfältige Prüfungsmethoden gesetzt. Für Belastungstests an Rotorblätter für Windkraftanlagen (WKA) werden deshalb inzwischen eigene Prüfstände entwickelt, mit denen reale Belastungen durch Wind und Wetter simuliert werden können. Übliche Rotoren haben derzeit Längen zwischen 40 m und 60 m und werden in Halbschalen-Sandwichbauweise aus glasfaserverstärkten Kunststoff gefertigt. Das Fraunhofer Institut IWES, Bremerhaven hat einen Prüfstand entwickelt, mit dem Rotorblätter bis 70 m Länge geprüft werden können. Durch mechanische Belastung kann die Spitze des Rotorblattes um bis zu 10 m verzogen werden. Das Rotorblatt wird dafür in horizontaler Lage an den Prüfstand montiert. Stahlseile werden über Umlenkrollen zum Rotor geführt und an verschiedenen Positionen entweder direkt oder über mechanische Klemmen am Rotorblatt befestigt. Zur Messung der Verformung werden am Prüfstand zwölf Seilzugsensoren verwendet mit Messbereichen zwischen 3 m und 10 m. Je Zugpunkt messen zwei Sensoren die Auslenkung und Verwindung des Rotorblattes. Das einfache Handling und die robuste Konstruktionsweise der Sensoren überzeugten. Die Seilzugsensoren arbeiten in dieser Anwendung mit Messbereichen zwischen 3 m und 10 m. Das ausgegebene Digitalsignal wird direkt für weitere Simulationen herangezogen.


Kontrollierte Schweißnaht

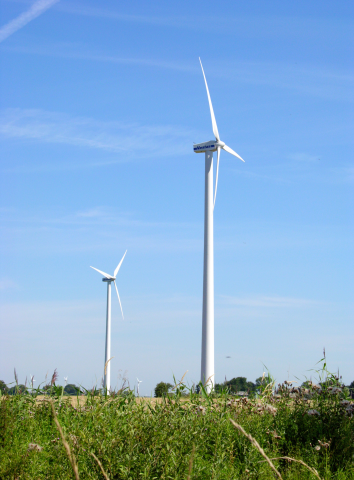

Der Turm einer WKA wird meist als das unscheinbarste Bauteil erachtet. Dabei ist der Turm mit Höhen von 130 m und einem Gewicht von mehreren hundert Tonnen das größte und schwerste Bauteil einer WKA. Die unscheinbare aber äußerst wichtige Aufgabe, die Gondel zu tragen und allen Witterungseinflüssen standzuhalten erfordert ein hohes Maß an Qualität und Zuverlässigkeit. Eine sehr häufige Form sind Stahlrohrtürme, die aus meistens zwei bis fünf Segmenten mit je 20 m bis 30 m Länge bestehen. Ein Segment eines Turms wird aus 20 mm bis 40 mm starkem Stahlblech gerollt und anschließend verschweißt. Die einzelnen Segmente werden miteinander verschraubt oder auch geschweißt. Eine Qualitätsprüfung der Schweißnähte ist schon allein aus Sicherheitsgründen ein notwendiger Schritt.

Für die automatische und präzise Kontrolle von Schweißnähten werden bereits in vielen anderen Branchen Laserscanner von Micro-Epsilon verwendet. Einen passenden Vergleich bietet die Schweißnahtkontrolle von Pipelines. Auch hier müssen die Schweißnähte hohen Qualitätsanforderungen genügen.

Ein Laser projiziert einen Punkt oder eine Linie auf ein Objekt. Das dort diffus reflektierte Licht wird über die lichtempfindliche Empfangseinheit (CMOS) aufgenommen. Entfernt sich das Objekt, ändert sich auch der Lichteinfallswinkel und damit die beleuchtete Stelle auf dem Empfangselement.

Bei einer Messung wird das diffus gestreute Licht der Linie von einem hochempfindlichen CMOS-Chip detektiert, welcher ein präzises Abbild des Oberflächenprofils erzeugt. Wird der Scanner über die Schweißnaht traversiert, entsteht durch aneinanderlegen der einzelnen Linienprofile ein 3D-Abbild des Objekts.

Für WKA kann mit dieser Methodik eine einwandfreie Schweißnaht sichergestellt werden.


Füllmengenmessung am Fermenter

Biogas als eine moderne erneuerbare Energiequelle ist für viele Landwirte eine lukrative Einnahmequelle. Die Besonderheit liegt in der Erzeugung von Strom, Wärme und Dünger aus Biomasse. Durch anaerobe Gär- und Fäulnisprozesse entstehen brennbare Gase.

Je nach Ausgangsstoffe beinhaltet Biogas im Wesentlichen Methan, Kohlendioxid und Wasserdampf. Grundsätzlich besteht ein Fermenter aus einem luftdichten Rundsilo, das mit einem Gasbehälter aus einer Folie verbunden ist.

Ziel ist es einen konstanten Gärprozess zu erzeugen, damit die Verbrennung ständig bei maximalen Wirkungsgrad erfolgen kann.

Je nach Gasmenge bläht sich die Folie des Gasbehälters durch steigenden Druck auf. Die Auswölbung der Folie lässt auf die zu vergärende Füllmenge zurück schließen. Um Sie zu erfassen, wurden bisher induktive Endschalter verwendet, die jeweils die untere, mittlere und obere Position der Folie erfassten.

Diese diskrete Erfassung der Füllmenge ließ die Trägheit des Gärprozesses unberücksichtigt und machte die Steuerung der Biogaserzeugung uneffizient.

Durch Einsatz von Seilzugsensoren ist man in der Lage die Füllmenge im Fermenter kontinuierlich zu erfassen. Für eine konstante Andrückkraft wird auf der Folie eine Masse befestigt, die das Sensorseil auf Spannung hält. Der Sensor befindet sich im Generatorhaus und ist über Seilverlängerungen mit der Masse auf der Folie verbunden. Bei sich ändernder Ausdehnung der Folie ändert sich auch der gemessene Weg. Bei abnehmender Füllmenge im Gasbehälter steigt die Distanz zwischen Folie und Wegsensor.

Durch die Zunahme des Wegsignals reduziert die Steuerungseinheit die Drehzahl des Stromaggregats, um die Soll-Füllmenge im Gasbehälter wieder herzustellen.

Damit wird die Effizienz der Biogaserzeugung und -verbrennung um ein Vielfaches gesteigert, da zu jedem Zeitpunkt des Gärprozesses die Füllmenge erfasst und ggf. neues Gärmaterial zugegeben werden kann.

Verwendet werden für diesen Fall die Seilzugsensoren wireSENSOR MK bzw. wireSENSOR P96 von Micro-Epsilon. Diese Sensor sind äußerst einfach aufgebaut und robust konstruiert. Sie bieten Messbereiche zwischen 500 mm und 7.500 mm.


Die Notwendigkeit den Wirkungsgrad von Kraftanlagen erneuerbarer Energien zu steigern wird weitere Einsätze von Sensorik fordern. Nur damit können Anlagen in Grenzbereiche sicher über längere Zeit betrieben werden.
