Pfannenberg legt nach
19.04.2010 | Schaltschrank-Klimageräte dank modernster Invertertechnologie noch effizienter. Elektrische Leistungsaufnahme wird um 62,4 Prozent auf nur 278W gegenüber dem Standardgerät reduziert.
Durch den Einsatz von Verdichtern mit modernster
Invertertechnologie steigert Pfannenberg die Energieeffizienz seiner
Schaltschrankklimageräte – und ist damit Vorreiter am Markt. Dadurch sowie
durch die Optimierung von Wärmetauscher und Lüfter reduziert das Unternehmen die
elektrische Leistungsaufnahme des Standardmodells DTI 9241 230V um 62,4
Prozent. Pfannenberg reagiert damit auf Anforderungen von Autoindustrie, Anlagenbau oder
Maschinenbau. Hier werden aktuell enorme Anstrengungen unternommen, um durch verbesserte
Energieeffizienz Betriebskosten zu senken und gleichzeitig den mit der Energiegewinnung
verbundenen CO2-Ausstoss zu reduzieren. „Schaltschranklimageräte verbrauchen im Vergleich zur daran
angeschlossenen Maschine wenig Strom. Addiert man aber die Gesamtverbrauche
aller in einem Betrieb installierten Schaltschrankklimageräte, wird ein erhebliches
Einsparpotential sichtbar“, erklärt Nils Halm, Technischer Leiter bei Pfannenberg.
Je
höher der EER, desto effizienter das Gerät
Die
Effizienz von Kühlgeräten wird durch die sogenannte Kälteleistungszahl
beziehungsweise als EER (Energy Efficiency Ratio) beschrieben. Die
Kälteleistungszahl stellt die vom Schaltschrankklimagerät erbrachte
Kälteleistung ins Verhältnis zu der durch das Schaltschrankklimagerät aufgenommenen
elektrischen Gesamtleistung. Es gilt also, je höher die Kälteleistungszahl, desto weniger
Stromaufnahme und desto effizienter das Gerät.
Die
elektrische Leistungsaufnahme eines Schaltschrankklimagerätes ist zum einen von
den elektrischen Verbrauchern in diesem Gerät abhängig. Dies sind in der Regel
der Verdichter, die Lüfter für den internen und externen Luftkreis sowie der
elektrische Kontroller. Zum anderen aber ist gerade die Leistungsaufnahme des
Verdichters stark von den Betriebsdrücken des Kältekreises abhängig. Generell
gilt: Je höher der Verdampfungsdruck und je niedriger der Verflüssigungsdruck
desto höher ist die Kälteleistungszahl – und desto energieeffizienter das Kühlgerät.

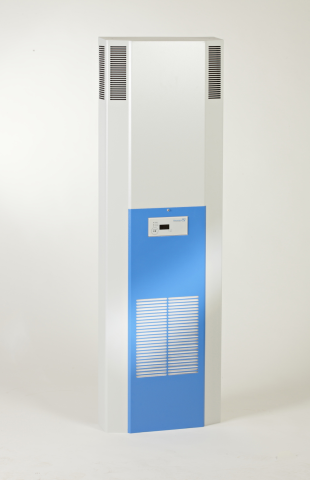

Für Untersuchungen zur Energieeffizienzsteigerung wählte Pfannenberg das
Klimagerät DTI 9241 230V mit einer nominellen Kälteleistung von 1000W. Hierbei
handelt es sich um ein kompaktes Einbaugerät, welches mit dem Kältemittel R134a
betrieben wird. Die Kälteleistungszahl bei Nominalbedingungen beträgt für
dieses Gerät 1,35, das heisst, die elektrische Leistungsaufnahme liegt bei
740W.Mehr Energieeffizienz: verbesserter Wärmetauscher, Verdichter, Lüfter
Pfannenberg
optimiert die Energieeffizienz, indem per verbesserten Wärmetauscher der
Verdampfungsdruck angehoben und der Verflüssigungsdruck gesenkt wurde. Dadurch
wurde die Verwendung eines kleineren Verdichters mit reduzierter elektrischer
Leistungsaufnahme möglich. Ebenso verwendet Pfannenberg für die Lüfter des
internen und externen Luftkreises künftig EC-Motoren, deren Wirkungsgrad um 40
Prozent höher ist als bei den konventionell verwendeten AC-Motoren. Auf diese
Weise wird bereits eine optimierte Kälteleistungszahl des
Schaltschrankklimagerätes DTI 9241 230V von 2,91 erreicht. Dies entspricht
einer Reduzierung der Leistungsaufnahme um 54 Prozent auf 344 W. Das gleiche
Vorgehen an einem Einbaugerät der Leistungsgrösse 1500W, dem DTI 9341 230V,
führte hier zu einer Reduzierung des Energieverbrauchs von 43 Prozent.
Die
nach diesem Prinzip optimierten Klimageräte werden in der Leistungsklasse 1000W
bis 4000W ab Mitte 2010 auf dem Markt unter der Bezeichnung ecool-Linie erhältlich
sein. Modernste Invertertechnologie spart bis zu 30 Prozent Energie
Ein
zusätzliches erhebliches Einsparpotential liegt in der weiteren Optimierung des
Verdichters. Pfannenberg setzt hier als erstes Unternehmen am Markt auf die in
der Raumklimatisierung bereits bewährte Invertertechnologie. Hierbei handelt es
sich um bürstenlose DC-Motoren, die über einen Inverter betrieben und
angesteuert werden. Gegenüber den herkömmlichen AC-Motoren sind hier
Energieeinsparungen von 20 bis 30 Prozent möglich. Darüber hinaus sind diese
Verdichter in ihrer Drehzahl steuerbar, wodurch sich diese für jeden
Betriebspunkt optimieren lassen. Durch den Einsatz eines inverterbetriebenen Verdichters
konnte die Leistungsaufnahme des DTI 9241 230V um 62,4 Prozent auf 278W reduziert
werden, was einer Kälteleistungszahl von 3,6 entspricht. Die Umsetzung dieser Technologie
in eine komplette Serie kann aufgrund der Verfügbarkeit dieser Verdichter vorraussichtlich
nur mit dem Kältemittel R410A erfolgen. Erste Untersuchungen mit inverterbetriebenen
Verdichtern und dem Kältemittel R410A laufen derzeit bei Pfannenberg. Eine
komplette Produktserie wird für 2011 erwartet.
