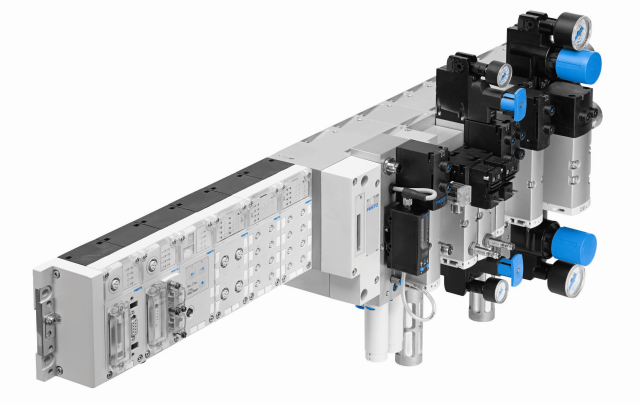

Das elektrische Terminal CPX passt zu allen gängigen Feldbus- und Ethernet-Systemen sowie firmeninternen Installationsstandards. Drei wählbare Installationskonzepte von zentral über dezentral bis hybrid verkürzen die Taktzeiten um bis zu 30 % und reduzieren den Luftverbrauch um bis zu 50 %. Die umfangreiche Funktionsintegration mit Pneumatik, Elektrik und Motion senken die Systemkosten um bis zu 20 % und die Installationszeit um bis zu 60 %. Damit trägt sie ihren Teil zu höherer (Energie-)Effizienz bei.
Steuern elektrischer Achsen
Für die Funktionen Motion Control, Safety oder Diagnose werden spezielle Technologie-Module ins CPX-System integriert. Das spart Zeit und Kosten bei der Installation und im Betrieb. Beispielsweise kann die CPX als E/A-System mit integrierter Steuerung autark fungieren, da einzelne Module die Kommunikation von der einfachen Gateway-Funktion bis hin zur Steuerung vom Front-End in der Maschine in IP65 ermöglichen.
Mit einem CoDeSys Front-End-Controller gelingt die direkte Maschinenmontage einer Steuerung: Sie reduziert die Installationskosten und ermöglicht die Vorverarbeitung oder sogar komplett autarkes Steuern. Elektrische Mehrachs-Controller in Form von CPX-Modulen steuern bis zu 31 elektrische Antriebe als Einzelachsen oder bis zu acht synchrone Achsen mit Interpolation in 2,5 D über CANopen. Dazu kommen Module für Anwendungen der Proportionalpneumatik oder der Servopneumatik.
Die elektrische Endlagenregelung Soft Stop sorgt für 30 % schnellere Taktzeiten und
30 % weniger Luftverbrauch durch schnelles erschütterungsfreies Verfahren zwischen zwei Festanschlägen. Ein weiteres auf CPX integrierbares Modul ist der servopneumatische Positioniercontroller für pneumatische Antriebe. Diese weltweit einmalige Integrationsleistung macht die Anlagen-Automatisierung deutlich übersichtlicher.
Druck und Temperatur regeln
Neben der Steuerung pneumatischer und elektrischer Bewegungen geht die Funktionsintegration der CPX/MPA und CPX/VTSA jetzt auch in Richtung Messen und Regeln von Drücken und Temperatur. Messmodule machen Pneumatikzylinder zu Sensoren, die Platz und Zeit sparen: In nur einem Arbeitsschritt fahren sie ein und aus und messen dabei. Integrierte Druckmessmodule mit vier Drucksensoren ersetzen einzelne Sensoren im Feld. Module zur Temperaturerfassung für vier Thermoelemente oder Widerstandsmessgeber ermöglichen Lösungen in IP65 vor Ort. Das ist Platz sparend und senkt die Installationszeit.
Safety-Funktionen mit CPX/VTSA
Mit dem elektrischen Terminal CPX ist auch die flexible Ventilinsel VTSA kombinierbar. Die VTSA ist die erste Ventilinsel am Markt, die einen Größenmix von vier unterschiedlichen Ventilgrößen möglich macht. Noch wichtiger sind die Sicherheitsfunktionen der Insel: Sie reichen bis zum Performance Level PL d.
Kundenspezifische Lösungen
Auch in kundenspezifischen Lösungen wie Schaltschränken oder einbaufertigen Systemen ist die Automatisierungsplattform CPX mit Remote I/O und Ventilinseln nicht mehr wegzudenken. Sie wird Teil eines komplett vormontierten Subsystems, mit dem Anwender in Konstruktion und Montage Zeit und Kosten sparen. Die Modularität macht sogar bis zu 512 E/As pro Feldbusknoten möglich. Dadurch sind 128 Ventilspulen und bis zu acht zusätzliche Einspeisemodule für Druck- und Spannungszonen montierbar – ein echter Produktivitätsfortschritt bei rekordverdächtigen drei Metern Länge.
