Die POPP Technik AG versteht sich als kompetenter Partner für technische Gesamtlösungen – von der Ideenfindung über Engineering, Fertigung und Montage bis hin zur Inbetriebnahme. Somit sind sie einerseits Generalist, andererseits haben sie sich in den letzten Jahren auch Wissen angeeignet und Erfahrung gesammelt, um als Spezialist in der Automation aufzutreten. Dies konnten sie auch beim Bau eines Prüfautomaten für die GEMÜ GmbH unter Beweis stellen. In diesem werden insgesamt neun verschiedene Magnetvorsteuerventile einer Dichtheits- und Durchflussprüfung unterzogen, die früher manuell durchgeführt werden mussten.

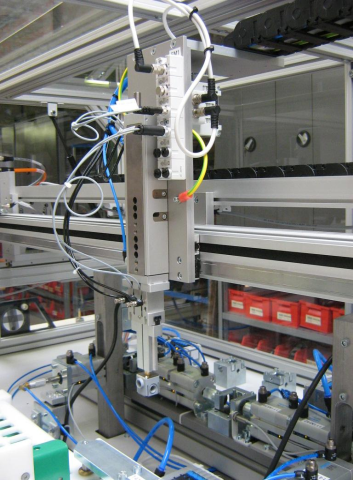

Der Prüfautomat setzt sich im Wesentlichen aus dem Raumportal und der Prüfeinheit zusammen. Das Raumportal besteht aus mehreren elektrischen Linearachsen für die Bewegungen in der Ebene. So wird unter anderem die elektrische Linearachse EGC mit Zahnriemenführung eingesetzt. Diese gehört zur neuen Generation der elektrischen Antriebe von Festo, die dank hoher Geschwindigkeit und neu definierter Steifigkeit besonders bestechen. Für den Hub in z-Achse wird der pneumatische Minischlitten DGSL verwendet. Die Prüfeinheit, das eigentliche Kernstück des Automaten, besteht vornehmlich aus dem pneumatischen Linearantrieb DGC und der Prüfstation mit Leck-Messcomputer. Das zu prüfende Ventil wird vom Raumportal in eine der beiden Ventilaufnahmen auf dem Schlitten des Antriebes abgelegt und dieser wird in Position gefahren. Befindet sich der beladene Schlitten unter der Prüfstation, wird das Ventil abgedichtet und der Prüfvorgang beginnt. Gleichzeitig wird bereits die zweite Ventilaufnahme beladen. Ist der Prüfvorgang abgeschlossen, wird der Linearantrieb geschaltet und das zweite Ventil unter die Prüfstation bewegt. Das bereits geprüfte Ventil wird vom Raumportal in ein entsprechendes zweites Magazin gelegt. Ein Zyklus dauert dabei rund 60 Sekunden. Der Vorteil dieser Lösung mit zwei Ventilaufnahmen auf einer Achse ist die geringe Totzeit, da beinahe nahtlos geprüft werden kann. „Die grösste Herausforderung war die Gewährleistung der Dichtheit, die grosse Vielfalt der Ventile und die Bedienerfreundlichkeit“, meint Rolf Aeschlimann.
Dass sich die POPP Technik AG beim Bau dieses Prüfautomaten für die Zusammenarbeit mit Festo entschieden hat, ist wesentlich einem Fakt zu verdanken:„Festo ist nicht nur in der Lage, einzelne Komponenten zu liefern, sondern auch komplette Systeme“, so Rolf Aeschlimann. Dadurch können unnötige Schnittstellen vermieden werden. Zudem steht Festo als erfahrener Partner in der Industrieautomation den Kunden mit grossem Know-how beratend zur Seite. So war auch die Entwicklung des Prüfautomaten ein Prozess, an dem POPP Technik und Festo gemeinsam gearbeitet haben, bis schliesslich das bestmögliche Konzept für die Umsetzung gefunden war. Mit Festo hat Aeschlimann also die ideale Lösung gefunden:„Ein einziger kompetenter Ansprechpartner“.
Adressen:
POPP Technik AG
Ferrachstrasse 67
8630 Rüti
Tätigkeitsfeld: Engineering, Maschinenbau, Apparatebau, Anlagenbau, Automation – von der Idee zum fertigen Produkt.
GEMÜ GmbH
Lettenstrasse 3
6343 Rotkreuz
Tätigkeitsfeld: Ventil-, Mess- und Regelsysteme sowie Systemlösungen in Kunststoff für die Medizintechnik.
Festo AG
Moosmattstrasse 24
8953 Dietikon
Tätigkeitsfeld: Pneumatische und elektrische Komponenten und Lösungen für die Industrie- und Prozessautomation.
