Anwendungsorientierte, effiziente Schaltschranklösungen
14.04.2010 | Gehäuse für Elektronik und Bediengeräte müssen in der Produktion starken Belastungen langfristig standhalten. Zudem steigt branchenübergreifend das Interesse daran, die Kosten für Anschaffung, Montage, Betrieb und Wartung zu reduzieren.
Hohe
Standards: Belastbarkeit, Variabilität, Ergonomie
An die Produkte
werden hohe Anforderungen gestellt. Alle Elemente müssen belastbar während
Transport, Aufbau und Betrieb, variabel im Einsatz und ergonomisch bei der
Anwendung sein. „Unsere Schaltschränke sind mit besonderem Augenmerk auf hoher
Stabilität konstruiert, was Sicherheit gibt und die Montage vereinfacht,“
erklärt Hans-Werner Meyer, Geschäftsführer von LOHMEIER. Stabilität wird durch
Verwendung hochwertiger Materialien und aufwändige Fertigungstechniken
erreicht. Innen- und Aussenflächen werden standardmäßig qualitätslackiert, so
dass stossfeste Oberflächen entstehen. Die stabile Bauweise und das
bereitgestellte Zubehör, wie z.B. grosse Kranösen, sorgen für sicheren und
bequemen Transport und Aufstellung.

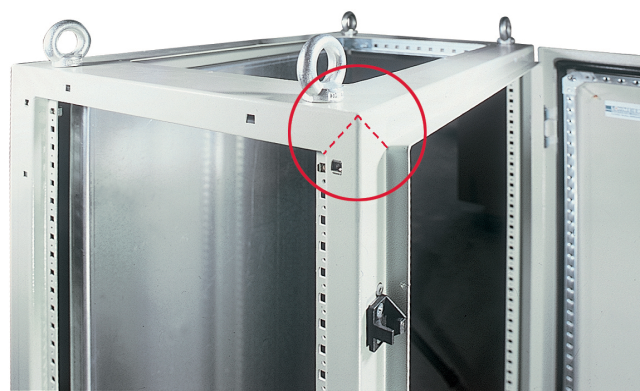

Bild 1: Kontradiagonale Schweissnähte sorgen für mehr
Stabilität
„Wir setzen gewisse Standards der Einkäufer, Monteure und
Bediener einfach voraus,“ so Meyer. „Die Baugruppen müssen das Aufstellen
unbeschadet überstehen und Schliesselemente müssen auch nach einem holprigen
Transport dicht schliessen. Für den Aufbau unserer Produkte braucht man kein
Spezialwerkzeug. Wir wollen die Inbetriebnahme nicht verkomplizieren, also
liegen alle für den Aufbau benötigten Teile der Lieferung bei.“ Die Liebe zum
Detail überzeugt die Anwender. Ein Beispiel ist die patentierte, schraubenlose
Befestigung von Zubehör wie Filterlüftern, deren werkzeuglose Montage extrem
sicher ist und die Zeit für Installation und Umrüstung minimiert.
Die Standardmodelle sind als beliebig erweiterbare und
kombinierbare Module konzipiert, die dank robuster Materialien wie Stahlblech
und Edelstahl auch in rauen Umgebungen und in Branchen mit strengen
hygienischen Auflagen geeigneten Schutz bieten. Die einzelnen Modelle bieten hohen
IP-Schutz und verlässliche EMV-Abschirmung. Bei Bedarf werden Türen oder
Aussenwände mit Sicherheitsglas ausgeführt, um die ungehinderte Überwachung
elektronischer Einbauten zu ermöglichen. Je nach Kundenanforderungen erfolgt
die passende Ausrüstung mit z.B. Sichtfenstern und Lüftungs- bzw.
Klimatisierungselementen aus dem Haus. Die Materialien, die Bauweise und
verschiedene Verschlusstypen (wahlweise elektronisch) sorgen zum einen für
absolute Anlagensicherheit und zum anderen dafür, dass alle Elemente auch nach
der Montage zugänglich sind und dass z.B. Segmente problemlos ausgetauscht
werden können. Darüber hinaus werden ergonomische Prinzipien und die
Rückmeldungen von Anwendern sowie die Empfehlungen der Berufsgenossenschaften
bezüglich der Gestaltung von Dauerarbeitsplätzen berücksichtigt. Auch bei der
Bereitstellung von Zubehör ist LOHMEIER kundennah: Die Partnerfirmen der Kunden
können beispielsweise aus einem „Pool-Lager“ bestellen. Kompatibilität ist so
zusätzlich gesichert und Teile sind kurzfristig verfügbar.
Raumsparende Speziallösung für Anwender und Maschinenbauer: Schwenkba
Zentrale
Verteilerkästen bedeuten lange Kabelwege. In der Praxis wird die Entscheidung
für die Installation regelmässig nach den örtlichen Platzgegebenheiten
getroffen – mit der Konsequenz, dass sich die Kabelwege multiplizieren. Kabel-
und Verlegekosten werden als Letztes bedacht. Für einen Kunden, der eine grosse
Maschine direkt am Stellplatz anschliessen wollte, konzipierte LOHMEIER eine
praktische Lösung, die Kosten für Kabel spart und höchst zuverlässig und
bedienfreundlich ist. Stabil montierte Schaltschränke mit verstärkter Rückwand
werden direkt an verschiedenen Maschinenteilen angebracht. Dies verkürzt die
Kabelwege von den Servoreglern zu den Antrieben. Die Schaltschränke sind an
Spezialscharnieren aufgehängt und können zur Seite geschwenkt werden, um den
Zugang zur Maschinenhydraulik freizugeben. Inbetriebnahme und Wartung können so
direkt an der Anlage erfolgen. Industriemaschinenhersteller können die Maschine
komplett mit Verkabelung in einem Stück an den Endkunden ausliefern. Der
bequeme Betrieb ist durch die Verwendung von Standardmassen und -bauteilen
gewährleistet.

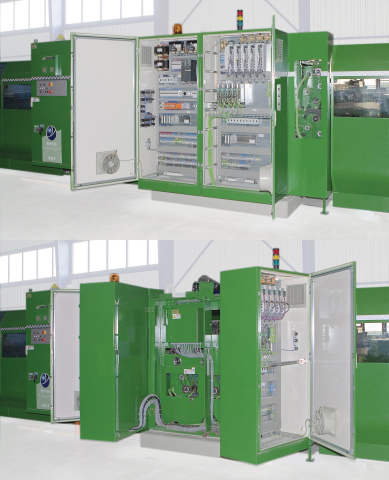

Bild 2: Platzsparend und
praktisch: Schwenkbarer Schaltschrank erlaubt Zugriff auf Maschine. Bausteine für Holzbearbeitungssystem: Maschinenintegrierte Schaltschränke
Für eine modulare Holzbearbeitungsmaschine hat LOHMEIER die
Idee der klassischen Lösung der RS-Power-Serie von Anreihschaltschränken
gemeinsam mit dem Kunden weitergedacht und mit MIC (machine-integrated cabinet)
ein modulares Schaltschranksystem entwickelt, das direkt in Produktionsanlagen
verbaut werden kann. Diese Konstruktionsweise spart Kabelmaterial und
vermindert die Einbaukosten, da mindestens eine Klemmstelle entfällt. Nach der
Inbetriebnahme im Werk werden Schaltschrank und Maschine als Einheit
transportiert – so wird mit dem sonst üblichen An- und Abklemmen zum Transport
auch eine Fehlerquelle eliminiert. Zudem wird der für den zentralen
Schaltschrank vorgesehene Platz frei. Die Schaltschränke sind selbst tragende
Elemente. Für hohe Verwindungssteifigkeit sorgt ein kontradiagonal angeordnetes
Paar von 2 mm starken, in die Dach- und Bodenbaugruppe schweissnahtintegrierten
Systemholmen. LOHMEIERs MIC-Serie besteht aus fünf verschiedenen Grössen, die
innerhalb der Maschine beliebig aneinandergereiht werden können und durch
offene Seitenwände miteinander verbunden sind. Ein aus Stahlblech geformter
Kabelkanal mit Kunststoffabdeckung ist bereits in die Gehäuse integriert.
Durchgehende Montageplatten auf der Rückseite der Schaltschränke sorgen für
grosse Bestückungsflächen und erleichtern das Verlegen und Befestigen der
Verkabelung. Die MIC-Einheiten werden von LOHMEIER mit Türvarianten für alle

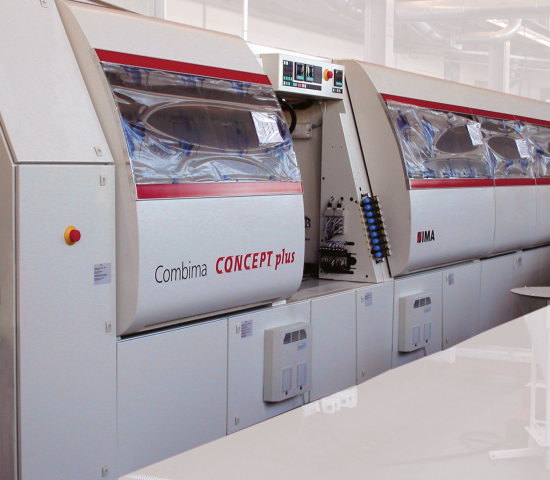

nötigen Modifikationen, z.B. Filterlüfter oder Kühlgeräte, geliefert. Bild 3: Maschinenintegrierte Schaltschränke (bis über 40 m
lang). Fazit:LOHMEIER ist ein
Mittelständler mit ungefähr 200 Mitarbeitern, der sich durch innovative,
kundenorientierte Angebote als verlässlicher und flexibler Partner etabliert.
„Wenn ein Kunde dringenden Bedarf hat, können wir auch kurzfristig Kapazitäten
freimachen,“ sagt Geschäftsführer Meyer. Der Mittelständler kann flexibel auf
Kundenwünsche reagieren und schnell neue Fertigungsverfahren ausprobieren oder
Änderungen an einem Produkt implementieren. „Die Einfachheit der Lösungen macht
unsere Partnerschaften erfolgreich,“ so Meyer. Im Leistungsumfang inbegriffen
ist Effizienzdenken im Sinne des Anwenders. Laut Aussagen von LOHMEIER-Kunden
lassen sich mit integrierten Schaltschränken die Gesamtausgaben im
Elektrobereich um über 30 Prozent senken.LOHMEIER-Generalvertretung
