Abstände in Prüfständen erfassen

Abstände in Prüfständen erfassen
Grossansicht Bild
09.03.2011 | Jegliche Art von modernem Prüfstand stellt heute eine komplexe Verflechtung mechatronischer Disziplinen dar. Sie bestehen aus dem mechanischen Aufbau und der kompletten Software zur Steuerung des Prüfstandes sowie Messtechnik bzw. Sensorik. Die Messtechnik selbst trägt stets einen signifikanten Anteil des Know-Hows eines Prüfstandes bei. Die Leistungsfähigkeit des Prüfstandes hängt dabei wesentlich von der Präzision der Sensorik ab. Für die Anforderungen, die in Prüfständen gelten, werden deshalb häufig Wirbelstromsensoren eingesetzt. Diese Sensoren stammen dabei oft aus Ortenburg, dem Sitz des Messtechnik-Unternehmens Micro-Epsilon.

Wirbelstrom-Wegsensoren werden in unterschiedlichen Applikationen verwendet, doch die Anforderungen sind zumeist ähnlich. Gefordert wird häufig eine Auflösung im Nanometerbereich bei möglichst kleinem Sensor, der resistent gegen äußere Einflüsse ist und flexibel in Bau- oder Anlagenteile integriert werden kann, da das Messobjekt in der Regel im Inneren des Prüfstandes zu finden ist. Die Messaufgabe an sich lautet dann zum Beispiel Spalt-, Abstands- oder Verlagerungsmessung.

Die genannten Anforderungen werden von Wirbelstromsensoren sehr gut erfüllt. Der Sensor selbst ist dabei im Vergleich zum Prüfstand ein verschwindend kleines Bauteil, insofern der derzeit weltweit kleinste  nur 2 mm Außendurchmesser besitzt. Dennoch ruht eine enorm wichtige Aufgabe auf dem Bauteil. Doch wie funktioniert ein Wirbelstromsensor?

Der Effekt zur Messung via Wirbelstrom beruht auf dem Entzug von Energie aus einem Schwingkreis. Diese Energie ist zur Induktion von Wirbelströmen in elektrisch leitfähigen Materialien nötig. Hierbei wird eine Spule mit Wechselstrom gespeist, worauf sich ein Magnetfeld um die Spule ausbildet. Befindet sich ein elektrisch leitender Gegenstand in diesem Magnetfeld, entstehen darin Wirbelströme. Das Eigenfeld dieser Wirbelströme wirkt entsprechend der Lenz’schen Regel dem Feld der Spule entgegen, was eine Änderung der Spulenimpedanz nach sich zieht. Diese abstandsabhängige Impedanzänderung lässt sich durch Amplitudenänderung der Sensorspule als messbare Größe am Controller abgreifen.

Das Verfahren ist bei allen elektrisch leitenden Materialien einsetzbar. Da Wirbelströme Isolatoren ungehindert durchdringen, können sogar Metalle hinter einer isolierenden Schicht als Messobjekt dienen. Eine spezielle Spulenwicklung ermöglicht besonders kleine Sensorbauformen, die auch noch bei hohen Temperaturbereichen bis 320°C einsetzbar sind. Alle Wirbelstromsensoren sind unempfindlich gegen Schmutz, Staub, Feuchte, Öl und Druck und sind daher für ein schwieriges industrielles Umfeld sehr gut geeignet.

Die Wirbelstromsensoren der Serie eddyNCDT decken Messbereiche zwischen 0,4 mm und 80 mm ab, wobei die Sensorgeometrie direkt vom Messbereich abhängt. Ein Messkanal kann dabei eine Auflösung von max. 0,09 nm erreichen.


Kontrolliertes Schweißen

An der TU Braunschweig wurde ein vollautomatischer Prüfstand aufgebaut, der die erzielbare Nahtgüte während des Schweißprozesses feststellt, wenn sich die Nahtflanken fortwährend bewegen.  Der Prüfstand simuliert eine zweiachsige Beanspruchung der Schweißprobe. Besonderes Augenmerk wurde auf die Erfassung der Nahtflankenbewegung der Probenbleche gelegt, da die sichere Erfassung dieser Regelgröße für den Erfolg der Schweißung maßgeblich ist. Die Unempfindlichkeit der Wegmessung gegenüber äußeren Störgrößen wie Schmutz, Rauch und auch elektromagnetischen Feldern  war somit für die Wahl des Wegmesssystems von entscheidender Bedeutung. Wegen der besonders hohen Robustheit wird das Wegmesssystem aus dem Hause Micro-Epsilon eingesetzt. Der Sensor der Serie eddyNCDT besitzt einen Messbereich von 4 mm und sorgt mikrometergenau für einen kontrollierten Ablauf der Nahtflankenbewegung. Die berührungslose Technologie stellt zudem wartungsfreien und langen Einsatz im Prüfstand sicher. Gerade bei diesem Prüfstand ist die Stabilität der Wirbelstromsensoren von Micro-Epsilon gegenüber hohen Temperaturen ein entscheidender Vorteil.


Prüfstand zur Tribologieprüfung

In einem neuen Hochleistungs-Prüfstand am Institut für Tribologie und Energiewandlungsmaschinen der TU Clausthal werden ebenfalls Wirbelstromsensoren von Micro-Epsilon eingesetzt. Mit diesem neuen Prüfstand, der sich aktuell noch im Aufbau befindet, werden die tribologischen, strömungsmechanischen und rotordynamischen Vorgänge hochbelasteter Gleitlager bei höchsten Umfangsgeschwindigkeiten der Welle untersucht. Aufgrund der bereits vielfach positiven Erfahrungen mit Wirbelstromsensoren von Micro-Epsilon in bereits existierenden Prüfständen zur Untersuchung hydrodynamischer Radialgleitlager oder von Gleitlager mit besonders hohen Belastungen werden auch in diesem neuen Prüfstand Sensoren der Baureihe eddyNCDT verwendet. Die Welle erreicht dabei Umfangsgeschwindigkeiten von bis zu 200 m/s, übliche Prüfstände erreichen maximal 120 m/s.

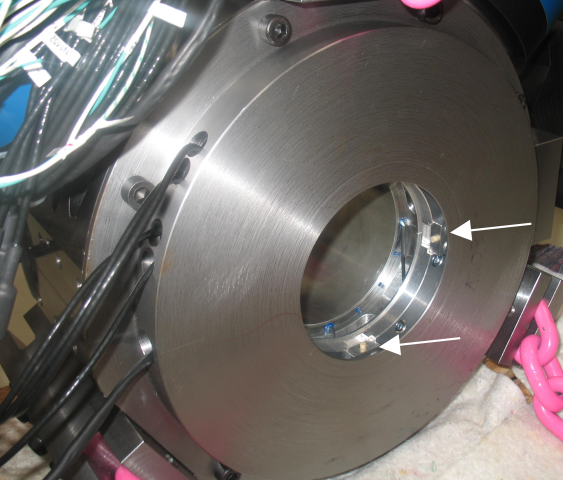

Im Prüfstand wird die Position des Prüflagergehäuses sowie die Relativbewegung zwischen dem Rotor und dem Prüflager durch Wirbelstromwegsensoren detektiert. Der Lagerspalt des Gleitlagers zwischen Lageroberfläche und Rotor wird ebenfalls mit Wirbelstromsensoren erfasst. 22 Messkanäle befinden sich in dem Prüfstand. Die Miniatur-Sensoren eddyNCDT mit 0,5 mm Messbereich werden direkt in den Aufbau integriert, um den Lagerspalt mit höchster Präzision erfassen zu können.


Motorprüfstände

Auch bei Prüfständen für die Automobilindustrie werden Wirbelstromsensoren von Micro-Epsilon herangezogen. So wird beispielsweise die Sekundärbewegung der Kolben bei den verschiedenen Arbeitstakten gemessen. Mehrere Sensoren sind dafür direkt in den Kolben integriert, sodass sie eine ebene Oberfläche mit der Kolbenwand bilden. Die Kabel werden entlang der Pleuelstange und der Antriebswelle über eine Schwinge nach draußen geführt. Direkt im Betrieb, und insbesondere wenn der Motor Leistung erzeugt, kann so unter Belastung festgestellt werden, ob der Kolben im Zylinder beispielsweise zuviel Spiel hat und dies die Lebensdauer beeinträchtigen würde. Werden die Sensoren an anderer Stelle im Motorgehäuse verbaut, kann beispielsweise das „Atmen“ der Zylinderkopfdichtung während des Arbeitstaktes getestet werden. Schwierigkeiten bereitet bei allen Anwendungen im Motor der zur Verfügung stehende Raum. Das Gehäuse eines Motors ist mit vielen Kühlwasserkanälen durchzogen. Die Sensorintegration und Kabelführung ist deshalb schwierig, da kein Kanal verändert oder beschädigt werden darf. Neben der höchst anspruchsvollen Montage muss der Sensor über einen längeren Zeitraum einer denkbar ungünstigen Umgebung widerstehen: Temperaturen bis zu 200°C, Drücke von bis zu 2000 bar und Kontakt mit Kraftstoffen, Ölen oder Kraftstoff-Luft-Gemischen.

Die genannten Anwendungen gelten als Beispiele für den heutigen Einsatz von Sensoren in Prüfständen. Die Integration von Sensorik in Prüfstände wird weiter an Bedeutung gewinnen, da nicht zuletzt Prüfstände für eine hohe Qualität sorgen, die heute als Selbstverständlich vorausgesetzt wird. Diese Forderung ist nur mit entsprechender mechatronischer Kompetenz für die Gesamtanlage zu erreichen, die sich in diesem Marktsegment als ein Entscheidungsmerkmal erweisen wird.
