Steckverbindern mit hoher Leitfähigkeit für raue Einsatzbedingungen
» Beitrag melden

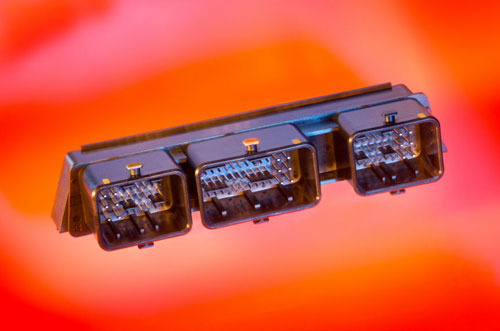

Neue 154-polige Header mit federnden Einpressstiften und 32- und 112-polige Header in Lötausführung
Archiv | 18.05.2011 | Molex Incorporated erweitert seine CMC-Produktreihe mit einem neuen 154-poligen Header mit federnden Einpressstiften sowie 32- und 112-poligen Headern für Lötmontage. Die Produkte aus der CMC-Reihe sind speziell für Anwendungen mit hoher Leitfähigkeit und raue Einsatzbedingungen konzipiert und dienen als industrielle Standardschnittstelle für den Einsatz in den Antriebssträngen von Kraftfahrzeugen und anderen Transportmitteln, unter anderem an Motorsteuergeräten (ECUs) Automatikgetrieben, Steuerungen für Radaufhängungen oder elektrischen Feststellbremsen.
Selvan Wilhelm, internationaler Produktmanager bei Molex, meint zu
den neuen 154-poligen Headern mit federnden Einpressstiften und den 32-
und 112-poligen Headern in Lötausführung: "In Verbindung mit den
Standard- und Leistungsverbindern der CMC-Reihe sind diese Header ein
kostengünstiges, modulares, hybrides Verbindungssystem für
Wire-to-Board-Anwendungen mit hohen, mittleren und niedrigen Strömen in
der Kfz-Industrie und in Nutzfahrzeugen."
Kunden, die den 154-poligen, rechtwinkligen, dreiteiligen
Molex-Header mit federnden Einpressstiften einsetzen, können sich die
Vorzüge eines lötfreien Verfahrens im Unterschied zu konventionellen
Einpress-Montageverfahren zunutze machen und damit die Produktivität
erhöhen und Montagekosten senken. Der 154-polige Header hat 120 x 0,635
mm (0,025”) große Signalpins, 24 x 1,50 mm (0,059”) große Kontakte und
10 x 2,80mm (0,110”) große Leistungspins, die hohe Ströme bei großen
Steuergeräten unterstützen.
Die ausgereifte, robuste Ausführung der integrierten Führungsplatte
der 154-poligen Header von Molex schützt die 5 Kontaktreihen und sorgt
für eine präzise Positionierung. Die Header sind beständig gegen
Schwingungen bis 10G und eignen sich damit hervorragend für Anwendungen
mit anspruchsvollen Betriebsbedingungen, z.B. in landwirtschaftlichen
Fahrzeugen.
Der neue 32-polige, einteilige, rechtwinklige Header hat Kontakte für
Lötmontage und eignet sich gut für kleine Anwendungen in
Antriebssträngen und für hydraulische oder elektronische Regler für
Radaufhängungen. Der neue 112-polige, dreiteilige, rechtwinklige Header
hat ebenfalls Lötkontakte und eignet sich für den Einsatz in Verbindung
mit Steuergeräten, die eine höhere Pinzahl benötigen. Beide Header
bestehen aus hydrolytisch stabilem, schwer entflammbarem Material in
Klasse V0 und eignen sich für die Verarbeitung mit Epoxid, wodurch sie
optimal geeignet sind für gedichtete Anwendungen.
|
|
