Servodrives MDD 2000 mit noch mehr Safety

Servodrives MDD 2000 mit noch mehr Safety
Grossansicht Bild

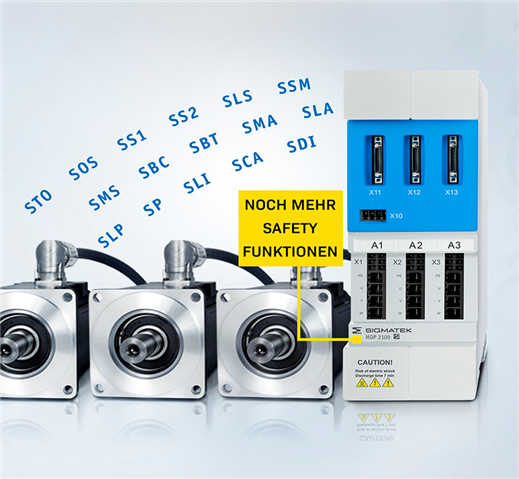

MDD2000 mit Safety © SIGMATEK
Archiv | 24.11.2023 | Die SIGMATEK DIAS-Drive 2000 Serie kombiniert hohe Leistungsdichte und Flexibilität zur Steuerung von Servomotoren in einem hochkompakten Design. Jetzt sind noch mehr Safety-Funktionen in den MDD 2000- Servodrives integriert.

Zu den wichtigsten bisher bereits enthaltenen Funktionen Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Operating Stop (SOS), Safe Brake Control (SBC) sowie Safely Limited Speed (SLS) sind nun standardmäßig weitere Safetyfunktionen verfügbar: sichere Geschwindigkeits-, Beschleunigungs-, Positions- und Drehrichtungs-Funktionen – alle SIL 3, PL e, Kat. 4 und TÜV-zertifiziert.



Für passgenaue Antriebslösungen kann das flexible Servosystem ein- oder dreiphasig mit 230-480 VAC betrieben werden. Neben ein bis drei Achsen sind Versorgung, Netzfilter, Bremswiderstand und Zwischenkreis ebenfalls an board – und das auf nur 75x240x219 mm in Baugröße 1. Somit wird höchste Leistungsdichte erzielt.



Baugröße 1 bietet eine Leistung von bis zu 3x 5 A Nenn- bzw. 3x 15 A Spitzenstrom, die doppeltbreite Baugröße 2 bis zu 3x 10 A Nenn- bzw. 3x 30 A Spitzenstrom. Der Überlastfaktor liegt bei bis zu 300 Prozent. Sehr kurze Reglerzykluszeiten von 62,5 µs verleihen den DIAS-Drives eine exzellente Servo-Performance. Die Module können standalone oder im Verbund mit beliebig vielen MDD-2000-Achsmodulen beider Baugrößen eingesetzt werden. Dabei lassen sie sich in Anreihtechnik werkzeuglos verbinden. So entfällt eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskopplung und Echtzeit-Ethernet-Kommunikation.



Im Standard integriert ist die Einkabellösung Hiperface DSL©, womit sich der Verkabelungsaufwand minimiert.

Die Safety-Funktionen der MDD 2000-Serie auf einen Blick:

Stopp-Funktionen
  • STO (Safe Torque Off)
  • SOS (Safe Operating Stop)
  • SS1 (Safe Stop 1)
  • SS2 (Safe Stop 2)

Brems-Funktionen

  • SBC (Safe Brake Control)
  • SBT (Safe Brake Test)

Geschwindigkeits-Funktionen

  • SLS (Safely Limited Speed)
  • SSM (Safe Speed Monitor)
  • SMS (Safe Maximum Speed)

Beschleunigungs-Funktionen

  • SMA (Safe Maximum Acceleration)
  • SLA (Safely Limited Acceleration)

Positions-Funktionen

  • SLP (Safely Limited Position)
  • SP (Safe Position)
  • SLI (Safely Limited Increment)
  • SCA (Safe CAM)

Drehrichtungs-Funktion

  • SDI (Safe Direction)



Safety Funktionsblöcke*

  • DH-Transformation
  • Collision Detection
  • Safe Area

* Bei Verwendung einer Safety-CPU SCP 211





Maße:

DIAS-Drive Baugröße 1: 75x240x219 mm (BxHxT)

DIAS-Drive Baugröße 2: 150x240x219 mm (BxHxT)
