Schnelle Lösungen für den Schaltanlagenbau

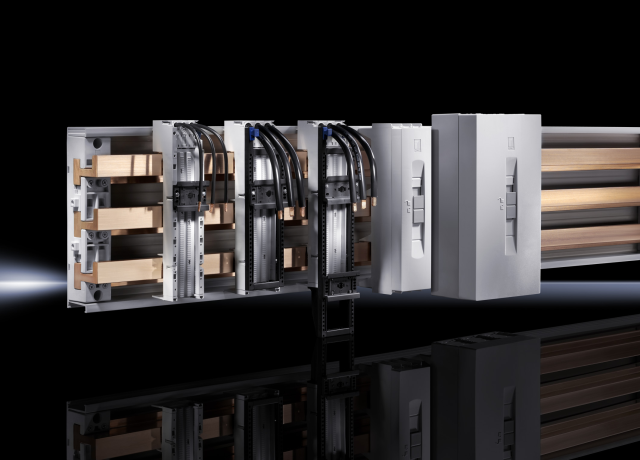

Archiv | 01.03.2011 | Mit der 60 mm-Sammelschienentechnik RiLine60 bietet Rittal ein sicheres und flexibles Stromverteilungssystem für den Aufbau von Niederspannungsschaltanlagen. Deutliche Erleichterung bei der Montage erhalten Anlagenbauer jetzt durch zahlreiche konstruktive Detailverbesserungen, die im Montagehandling große Wirkung zeigen. Durch die clevere Integration der RiLine60 Sammelschienensysteme und Komponenten in die Planungs- und Konfigurationssoftware Power Engineering 5.0 ergibt sich insgesamt eine Reduzierung der Bearbeitungszeiten und damit eine Optimierung der Projektkosten.
Schaltanlagenbauer stehen unter großem Zeit- und Kostendruck. Deutliche
Vorteile beim Aufbau von Niederspannungsschaltanlagen bietet etwa eine
einfache und schnelle Montage von Sammelschienensystemen. Um die Montage
der RiLine60 Sammelschienentechnik zu erleichtern, hat Rittal jetzt
konstruktive Verbesserungen an den Sammelschienenhaltern vorgenommen. So
lässt sich über Einsteckpins die integrierte Stufenmechanik zur
Anpassung an den Flachschienenquerschnitt arretieren. Anlagenbauer
können somit Flachkupferschienen in einem Halter flexibel und problemlos
von vorne einlegen oder von der Seite einschieben.
Weitere Erleichterungen für die Montage erhalten Anlagenbauer bei der
Kabeleinführung von Anschlussadaptern. Ein einfaches Ausbrechen von
Loch-Perforationen ermöglicht eine einfache, werkzeuglose Einführung von
Rundleitern und lamellierten Kupferschienen. Der speziell
eingearbeitete Verschiebeschutz garantiert zudem einen sicheren Halt der
OM (One Move)-Geräteadapter in jeder Einbaulage. Durch die Anpassung
des Adapterchassis wird der Aufbau auf 4-polige Sammelschienensysteme
sichergestellt.
Konfigurationstool für RiLine60
Rittal unterstützt Anlagenbauer nicht nur in Sachen
Montageerleichterung, sondern bereits bei der Planung und Konfiguration
von Niederspannungs-Schaltgerätekombinationen. Mit der neuen Version
5.0 der Konfigurationssoftware Power Engineering bietet Rittal ein
umfangreiches Planungsstool für RiLine60 Sammelschienensysteme. Die
vorwiegend einfache Bedienung durch Drag&Drop-Funktionen ermöglicht
einen schnellen graphischen Aufbau des gewünschten Sammelschienensystems
innerhalb der TS 8 Schaltschränke von Rittal. Mittels der umfangreichen
Exportschnittstellen für Stücklisten in den gängigen MS-Formaten sowie
des CAD-Daten-Exports im DWG- und DXF-Format lässt sich gerade für die
Angebotsphase eine durchgängig schlüssige Dokumentation im Handumdrehen
erstellen.
Des Weiteren lassen sich durch die integrierte Schaltgerätedatenbank
namhafter Gerätehersteller und der frei wählbaren Eingabeoption des
Bemessungsstromes im Hintergrund automatisch die Gesamtverlustleistung
sowie die Platzreserve auf dem Sammelschienensystem berechnen. Diese
automatische Dokumentation kann zum Beispiel dafür genutzt werden, um
mit den Angaben zur Verlustleistung mittels der Rittal Software Therm
die passenden Klimatisierungsmaßnahmen zu bestimmen. Ein weiteres Plus
für die Systemlösungen von Rittal.
|
|
