Kürzer, leiser, effizienter – mit diesen drei
Schlagworten sind die neuen Planetengetriebe BPNA und BPNF
schnell skizziert. Da sie deutlich kürzer als die Vorgängerserien
sind, ist ein Einsatz in Maschinen mit wenig Einbaufläche
unproblematisch. Darüber hinaus punkten die Flansch-
und Winkelgetriebe mit Präzision, Dynamik und einem spielarmen
Betrieb. Aufgrund ihrer hohen Leistungsdichte überzeugen
sie auch bei Anwendungen mit anspruchsvollem technischem Niveau.
Die neuen BPN-Reihen sind in vier Baugrößen verfügbar.
Elf Übersetzungs-abstufungen beim BPNA bzw. zwölf
beim BPNF ermöglichen eine optimale Anpassung an die
jeweilige Applikation. Die Schutzart IP 65 erlaubt Einsätze
im rauen industriellen Umfeld. Beide Getriebereihen sind mit
den DSD- und DSC-Motoren von Baumüller kombinierbar.

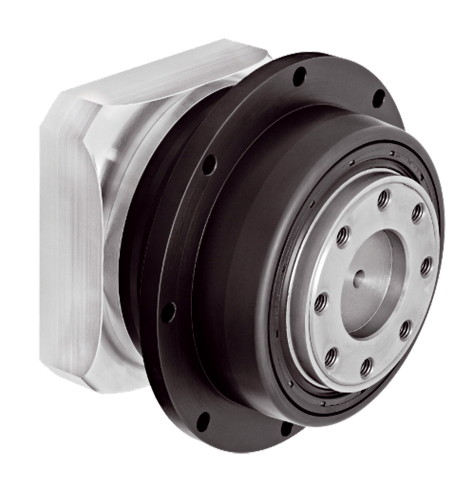

Das BPNF mit integriertem Flansch erfüllt durch seine
Verdrehsteifigkeit und geringem Verdrehspiel in Verbindung
mit Laufruhe die Anforderungen eines schnellen dynamischen
Antriebs. Insbesondere durch ein Verdrehspiel von unter einer
Winkelminute ist präzises Positionieren auch bei hoher
Dynamik gewährleistet und sorgt so für verbesserte
Regeleigenschaften. Daneben können die Getriebe hohe
Radial- und Axialkräften aufnehmen. Die Einbaulage der
BPNF-Planetengetriebe ist beliebig. Neben dem Standardschmierstoff
sind auch Tieftemperatur- und Lebensmittelschmierstoff verfügbar.

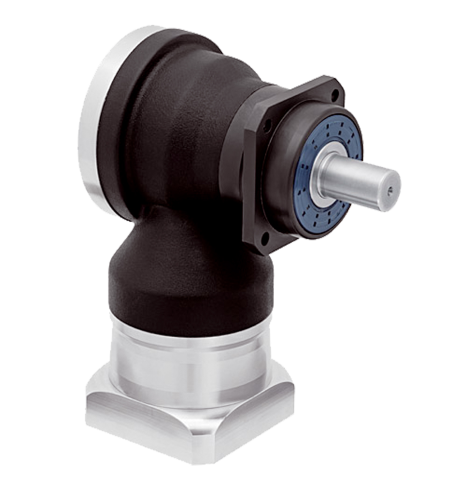

Das Winkelgetriebe BPNA ist nicht nur kleiner, sondern auch
deutlich leichter als die BPSA-Baureihe. Das geringere Gewicht
führt zu einem reduzierten Energieverbrauch für
mitfahrende Achsen, was eine energieeffizientere Produktion
möglich macht. Eine Hypoid-Verzahnung optimiert die Getriebefunktion.
Da sich die Zahnflanken bei dieser Bauart nicht auf der gesamten
Zahnfläche berühren, wird der Verschleiß minimiert
und das Getriebe läuft leiser. Zugleich lässt sich
eine Übersetzung bis 10:1 ohne Planetenstufe realisieren.
Daraus resultiert ein gesteigertes Abtriebsmoment. Neben der
glatten Ausführung der Abtriebwelle sind weitere Wellentypen
wie Zahnwellenverbindung oder Passfeder verfügbar.
