Online-Kamera vereint erstmals Wärmebild und Echtbild
» Beitrag melden

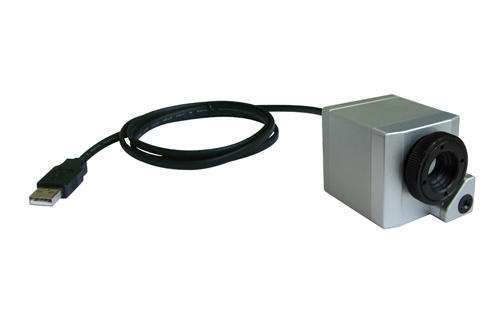

Neue optris® PI200 ergänzt stationäre Infrarotkamera-Serie mit innovativer BI-SPECTRAL Technologie
Archiv | 28.07.2011 | Mit der Vorstellung der optris PI200 Wärmebildkamera mit BI-SPECTRAL Technologie setzt die Optris GmbH die Markteinführung einer neuen, umfangreichen Infrarotkamera-Serie fort.
Die BI-SPECTRAL Technologie vereint zwei etablierte Kamera-Technologien in einem stationären Gerät. Die optris PI200 verfügt über eine zusätzliche visuelle Kamera und ist somit in der Lage, das Wärmebild mit einem Echtbild zu verbinden. Beide Bilder werden dabei sowohl in Echtzeit, als auch zeitsynchron dargestellt und bei Bedarf zur späteren Analyse aufgezeichnet.
Die kombinierte Darstellung eines Echtbildes (VIS) und eines Infrarotbildes (IR) über eine einzige stationäre Kamera ist ein bedeutender Entwicklungsschritt im Bereich bildgebender Temperaturmesssysteme. Die optris PI200 kommt überall dort zum Einsatz, wo bisher parallel CCD-Kameras und Wärmebildkameras eingebaut werden, z.B. in Müllbunkern und an großen Freiflächen zur Brandfrüherkennung, an Förderbändern zur Temperaturkontrolle von Schüttgut oder in Produktionsprozessen zur visuellen und thermischen Dokumentation.
Die optris PI200 Wärmebildkamera kann Infrarotbilder mit bis zu 96 Hz (Bildern pro Sekunde) mit 160x120 Pixel wiedergeben. Die zeitsynchrone Echtbildaufzeichnung erfolgt mit bis zu 32 Hz mit 640 x 480 Pixel. Die frei verfügbare Vollversion der optris PI Connect Software bietet zur Bildanzeige bereits zwei Modi: Den Überwachungs-Modus und den Überblendungs-Modus. Der Überwachung-Modus bietet mit der getrennten Anzeige beider Bilder eine leichtere Orientierung an der Messstelle. Der Überblendungs-Modus hebt durch die überlagerte Anzeige der Bilder kritische Temperaturen hervor.
Mit Maßen von 45 x 45 x 62 mm³ folgt die optris PI200 der Bauform der etablierten optris PI160. Die fortschrittlichen Schnittstellenkonzepte wie USB Kabelverlän- gerung bis zu 10 km (über Glasfaser), Prozessinterface (PIF) an der Kamera als Analog- / Digital-Schnittstelle sowie Softwareschnittstellen DLL, ComPort und LabVIEW ermöglichen Systemintegratoren die einfache Einbindung in Netzwerke und automatisierte Systeme.
Einsatzgebiete:
Die optris® PI200 ist mit einem Gewicht von nur 250 Gramm (inklusive Optik und Kabel) ausserordentlich leicht und zudem eine der kleinsten Wärmebildkameras der Welt. In Kombination mit einem Tablet-PC kann die Kamera sogar zur vorbeugenden Instandhaltung oder Gebäudethermografie eingesetzt werden. Hierdurch schliesst die optris® PI200 die bisher bestehende Lücke zwischen tragbaren Infrarot-Schnappschuss-Kameras und rein stationären Geräten.
Einige Anwendungsgebiete sind z.B.
- Elektronikentwicklung
- Prozesskontrolle beim Extrudieren
- Prozesskontrolle beim Kalandieren
- Prozesskontrolle bei der Solarzellenfertigung
- Prozesskontrolle bei der Fertigung von LCD-Flachbildschirmen
- Entwicklung elektronischer Bauelemente
- Entwicklung mechanischer Komponenten
- Softwarepaket ohne Lizenzbeschränkung zur Video- und Schnappschussaufzeichnung, umfangreichen Analyse (Offline, Online) sowie Zeilenkamera-Funktion
- Vielfältige Anwendungsgebiete in der Forschung und Entwicklung, Teststationen, Prozessautomation oder in portablen Messaufgaben
