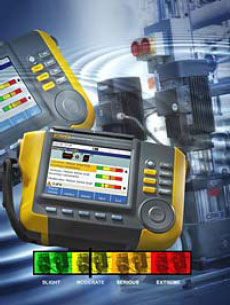

Neues Schwingungsmessgerät Fluke 810
» Beitrag melden
Fluke 810 ermöglicht direkt vor Ort die Diagnose von mechanischen Maschinenproblemen
Archiv | 04.05.2010 | Mit Fluke 810, dem modernsten Messgerät auf dem Gebiet der Schwingungs-Problemlösung, können Instandhaltungsteams schnell Daten erfassen und diagnostizieren und mechanische Probleme mit Hilfe dieses erschwinglichen und benutzerfreundlichen Geräts lösen.
Das als Handgerät ausgelegte Fluke 810 ist zur Diagnose der häufigsten mechanischen Probleme durch Unsymmetrie, Lockerheit, falsche Fluchtung sowie Lagerdefekte in vielen unterschiedlichen mechanischen Anlagen konzipiert und programmiert. Hierzu gehören Motoren, Ventilatoren, Gebläsen, Keilriemen und Kettenantrieben, Getrieben, Kupplungen, Pumpen Kompressoren, Blockpumpen und Spindeln.
Fluke 810 findet nicht nur Fehler, es identifiziert Probleme auch und gibt auf einer vierstufigen Skala eine Einschätzung zum Schweregrad ab, mit der die Instandhaltungs-Mitarbeiter Prioritäten bei ihren Instandhaltungsmaßnahmen setzen können. Es bietet auch Empfehlungen zu Reparaturen an. In Form der integrierten Kontext-Hilfemenüs stehen den Benutzern Echtzeit-Anleitungen und Tipps zur Verfügung.
Heute arbeiten viele Instandhaltungsteams in der Industrie unter einem erheblichen Zeit- und Kostendruck. Das Schwingungsmessgerät Fluke 810 verwendet einen einfachen Schritt-für-Schritt-Prozess, um Maschinenfehler bei der ersten Messung zu dokumentieren, ohne dass eine Historie vorheriger Messungen nötig ist. Die Kombination aus Klartext-Diagnosen, Einschätzung des Schweregrads und Reparaturempfehlungen hilft dem Benutzer, fundierte Instandhaltungsentscheidungen zu treffen und kritische Probleme zu priorisieren.
In der Regel sind Schwingungsmessgeräte und Software für die langfristige Überwachung des Zustands einer Maschine konzipiert; allerdings sind sie auch mit einer besonderen Schulung und Investition verbunden, die in vielen Unternehmen nicht realisiert werden können. Fluke 810 wurde speziell für Instandhaltungsprofis entwickelt, die mechanische Probleme so schnell wie möglich lösen und unverzüglich die Hauptursache für den problematischen Zustand der Anlage erkennen müssen.
Die mechanische Diagnose mit Fluke 810 beginnt, wenn der Benutzer auf der betreffenden Maschine den triaxiale TEDS-Beschleunigungsmesser positioniert. Der Beschleunigungsmesser besitzt eine magnetische Befestigung und kann auch mit Hilfe von Befestigungspads montiert werden, die mit Klebeband befestigt werden. Mit einer schnell anschließbaren Zuleitung wird der Beschleunigungsmesser am Testgerät Fluke 810 angeschlossen. Während des Betriebs der betreffenden Maschine erkennt das Beschleunigungsmesser deren Vibration auf drei Bewegungsebenen und gibt diese Informationen an Fluke 810 weiter. Anhand von mehreren ausgeklügelten Algorithmen liefert das Schwingungsmessgerät Fluke 810 eine Klartext-Diagnose zur Maschine und zeigt die empfohlenen Lösungsmöglichkeiten auf.
Ein neues Konzept zur Maschinen-Diagnose
Zur Bewertung von mechanischen Anlagen ist es in der Regel erforderlich, deren Zustand über einen längeren Zeitraum mit einem zuvor festgelegten Richtwert zu vergleichen. Schwingungsmessgeräte, die bei der zustandsbasierten Überwachung oder der vorausschauenden Instandhaltung verwendet werden, basieren auf diesen Richtwert-Zuständen, um den Zustand der Maschine und die noch verbleibende Restlaufzeit zu ermitteln.
Das Diagnoseverfahren von Fluke 810 dagegen analysiert den Betrieb der Maschine und erkennt die Fehler durch einen Vergleich der Vibrationsdaten mit einem umfangreichen Bestand an Informationen, die im Laufe von mehreren Jahren vor Ort entwickelt wurden. Fluke 810 ermittelt den Schweregrad mit Hilfe eines einzigartigen Verfahrens, bei dem ein fehlerfreier Zustand simuliert und ein Richtwert ermittelt wird, um einen Vergleich mit den gesammelten Daten zu ermöglichen. Das heißt, dass alle ermittelten Messungen mit einer „neuwertigen“ Maschine verglichen werden.
Viewer-Anwendungssoftware
Zum Schwingungsmessgerät Fluke 810 gehört die Viewer PC-Software, die mit Windows XP und Vista kompatibel ist und den Funktionsumfang in Bezug auf Datenspeicherung und Daten-Verfolgbarkeit erweitert. Viewer bietet folgende Funktionen:
- Maschinen-Einstellungen am Computer erstellen und die Daten an Fluke 810 übertragen
- Diagnoseberichte im PDF-Dateiformat erstellen
- Vibrationsspektren detailliert betrachten
- Wärmebilder in den Formaten JPEG und Fluke IS2 importieren und speichern, um einen umfassenden Überblick über den Zustand Ihrer Maschine zu erhalten
Das Schwingungsmessgerät Fluke 810 wird mit einer integrierten Diagnosetechnologie, triaxialem TEDS-Beschleunigungsmesser, Magnetbefestigung und Klebepad für Beschleunigungsmesser, Anschlussleitung, Laser-Drehzahlmesser und Aufbewahrungstasche, Akkusatz mit Kabel und Adapter, Schulterriemen, einstellbarer Trageschlaufe, Viewer PC-Anwendungssoftware, Mini-USB/USB-Kabel, gedruckter Kurzanleitung, illustriertem Schnelleinstieg, Benutzerhandbuch auf CD-ROM und Hartschalenkoffer geliefert.
|
|
