Neuer Allrounder der nächsten Generation

Neue kompakte Drehmoment- Sensorreihe 8661 von burster jetzt mit USB
Grossansicht Bild

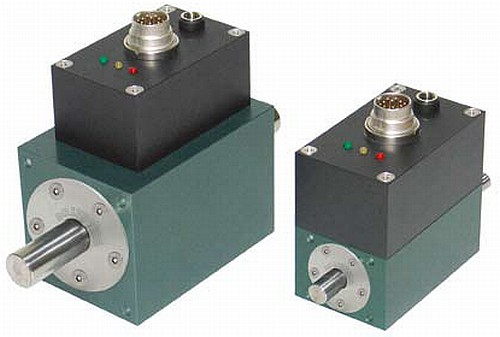

Präzisions-Drehmomentsensor 8661 von burster mit USB-Schnittstelle.
Archiv | 24.01.2012 | Präzisions-Drehmomentsensor 8661 neu mit USB-Schnittstelle und inklusive Messdaten-Erfassungs-software und 2-Bereichs-Option. Mit der neuen kompakten Drehmoment-Sensorreihe 8661 erweitert burster sein Produktportfolio für die Erfassung statischer und rotierender Drehmomente in den Messbereichen 0,05 Nm bis 200 Nm.

 Die äusserst leistungsfähige Entwicklung bietet neben einer hohen Messqualität von bis zu 0,05 % v.E. ein grosses Mass an Zuverlässigkeit und Sicherheit. Das gilt auch für die Version mit optionaler Drehwinkel- und Drehzahlmessung, bei der der Drehmomentsensor mit einer Auflösung von bis zu 0,09 ° brilliert. Ein wahlweise integrierbares USB-Interface erlaubt auch reiselustigen Anwendern im mobilen Betrieb eine problemlose Visualisierung und Dokumentation der ermittelten Messwerte. Und das hervorragende Preis- / Leistungsverhältnis eröffnet vielfältige Anwendungsmöglichkeiten in der industriellen Automation oder im Labor.

Vor allem in Bereichen wie z.B. Fein- und Mikromechanik, Prüfstandstechnik von Elektromotoren oder bei der Überprüfung von Rastmomenten in der Automobil- industrie, wo Drehmoment, dazugehörige Drehwinkel und Drehzahl wichtige Prozessgrössen darstellen, kann dieser Drehmomentsensor seine Stärken voll entfalten. Auch laborartige Forschungs- und Entwicklungsprojekte in Medizintech- nik oder Chemie-Industrie sowie in der Qualitätskontrolle bewältigt er problemlos.

Das bereits auf der Messwelle digitalisierte DMS-Vollbrückensignal wird mittels eines auf dem Stator befindlichen 16 bit-D/A-Wandlers in ein 0 bis ± 10 VDC- Signal gewandelt. Angesichts der Notwendigkeit, Wartungszyklen zu minimieren, erfolgen Einspeisung und Übertragung der Messsignale induktiv bzw. optisch, so dass verschleissfreie Messsignalaufbereitung und hohe Störsicherheit gewährleistet sind. Der wartungsfreie Betrieb und die erhöhte Drehzahlfestigkeit prädestinieren diese Sensorreihe für einen effizienten Einsatz in der industriellen Fertigungs- und Montagetechnik, wo Betätigungs-, Haft-, Losbrech- oder Anzugsmomente gemessen werden.

Dauerbetriebsauslastung sowie eine hohe Dynamik bis 25000 min-1 werden durch die optimierte mechanische Auslegung problemlos unterstützt. Ein hochauf- lösendes TTL-Ausgangssignal für die optional erhältliche Drehwinkel- und Drehzahlmessung wird durch optisches Abtasten einer inkrementalen Codierscheibe sowie zwei versetzt angeordneten Spuren und einer Vierfachflankenabfrage erreicht. Eine Betriebszustandsanzeige (Grün/Gelb/Rot LED) stellt dem Anwender auch aus der Distanz eine Vielzahl von Statusinformationen zur Verfügung. Das vereinfacht Inbetriebnahme, Funktionsüberwachung und auch die Fehlersuche erheblich.

Direktlink Datenblatt in deutscher Sprache:
http://www.mts.ch/documents/8661_DE.pdf

Direktlink Datenblatt in englischer Sprache:
http://www.mts.ch/documents/8661_EN.pdf

Präzisions-Drehmomentsensor 8661 mit USB-Schnittstelle

Präzisions-Drehmomentsensor 8661 mit USB-Schnittstelle
Grossansicht Bild

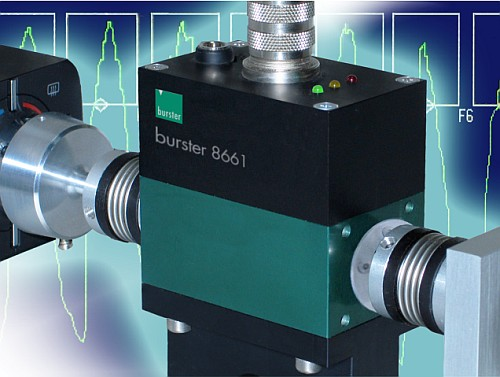

Präzisions-Drehmomentsensor 8661 von burster mit USB-Schnittstelle.
USB-Interface und PC-Basis-Software ermöglichen den komfortablen netzun- abhängigen und mobilen Einsatz bei Vor-Ort-Messungen inklusive visueller Darstellung, Archivierung und Protokollierung der Messwerte plus kostenloses Treiber-Paket für die Einbindung in eigene Programme. Die Redundanz der Versorgungsmöglichkeiten und die eindeutige Kennzeichnung der Mess- und Abtriebsseite sind neben zahlreichen Optionen und einer Fülle an Zubehör entscheidende Meilensteine der erweiterten Benutzerfreundlichkeit.


Präzisions-Drehmomentsensor 8661 mit USB-Schnittstelle
  • inklusive Messdaten-Erfassungs-software und 2-Bereichs-Option
  • Messbereiche von 0 ... ± 0,05 Nm bis 0 ... ± 200 Nm
  • Hohe Linearität ab = ± 0,05 % v.E. und Winkelauflösung bis 0,09 ° (Option)
  • Optionale Drehwinkel-, Drehzahlmessung und mechanische Leistungsberechnung via Software
  • Intelligente Betriebszustandsanzeige
  • Option 2 Messbereiche 1:10, 1:5, 1:4
  • Sehr gutes Preisleistungsverhältnis

Konfigurations- und Auswertesoftware DigiVision

Mehrkanalfähige Konfigurations- und Auswertesoftware zur komfortablen PC-basierten Auswertung und Protokollierung für mobile und stationäre Anwendungen in Labor, Entwicklung und industriellem Umfeld.
  • Numerische und grafische Darstellung der physikalischen Grössen Drehmoment, Drehzahl, Drehwinkel und mechanische Leistung
  • Intuitive Bedieneroberfläche
  • Verschiedene innovative Start- und Stopptrigger- Funktionen
  • Speicherfunktion der Messprotokolle als Excel- oder PDF-Datei
  • Kalibrierdaten werden im Sensor hinterlegt
  • Sensorversorgung über USB-Port
  • Kostenlose DLL oder LabView-Treiber
Abgerundet wird dieser leistungsstarke Drehmomentsensor durch die Möglichkeit, für den Sensor oder die Messkette rückführbare Werks- oder DKD-Kalibrierscheine zu erstellen – das alles bei sehr kurzen Lieferzeiten!

Kernkompetenz von burster präzisionsmesstechnik gmbh & co kg ist die Entwicklung, die Produktion und der Einsatz von Sensoren zur Messung von Druck, Kraft, Drehmoment, Weglängen und Beschleunigung. Mithilfe des Know-hows und elektronischer Systeme von burster lassen sich Messsignale aufbereiten und zur Analyse physikalischer Vorgänge, zur Regelung und Optimierung industrieller Prozesse, zur Steigerung der Produktqualität in der Fertigung und zur Leistungssteigerung in Sport und Rehabilitation nutzen.

burster präzisionsmesstechnik gmbh & co kg bietet ein vollständiges Programm von Präzisionsmessgeräten, Sensoren und Systemen zur Sensorsignalverarbeitung. Weltweite vertriebliche Präsenz durch 57 Auslandsvertretungen sichert einen engen Kontakt zum Kunden, eine individuelle anwendungstechnische Unterstützung und kurze Lieferzeiten.
