M12-Steckverbinder mit Hybrid-Rundsteckertechnologie
» Beitrag melden
Hohe Signalintegrität und überragende Leistungfähigkeit in einem robusten, nach IP67 abgedichteten Gehäuse
Archiv | 02.11.2011 | Molex Incorporated stellt jetzt das innovative M12-Steckersystem Brad® Micro-Change® in Hybrid-Rundsteckertechnologie (Circular Hybrid Technology, CHT) vor, das Datenübertragungs-geschwindigkeiten in Kategorie 5e und eine Leistungsversorgung miteinander verbindet und hohe Signalintegrität und exzellente Leistungsfähigkeit gewährleistet.
Der
Micro-Change CHT vereint Versorgungs- und Datenleitungen in einem
einzigen M12-Steckverbinder, was nicht nur den Platzbedarf verringert,
sondern darüber hinaus einen Beitrag leitest zur Senkung von
Installations- und Verdrahtungskosten bei Prozesssteuerungen,
Automatisierungssystemen und industriellen Anlagen, bei HKL-Anlagen, in
der Telekommunikationsinfrastruktur, in Bildverarbeitungssystemen und
Überwachungskameras, militärischen und luftfahrttechnischen Anlagen
sowie bei Anwendungen im Transportbereich außerhalb der Kfz-Branche
(NAT).

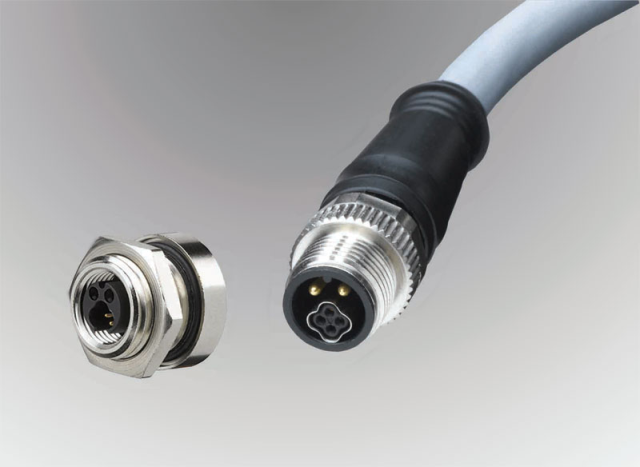

Aufbauend auf der robusten Konstruktion des Brad
Micro-Change M12-Gewindesteckers bietet der Micro-Change CHT zwei
geschirmte Twisted-Pair-Datenleitungen Kategorie 5e und zwei oder vier
Kontakte, die für einen Strom bis zu 10 A pro Kontakt ausgelegt sind.
Der Steckverbinder ist umspritzt und gewährleistet damit eine umfassende
Abdichtung in Schutzart IP67 und zuverlässige Zugentlastung. Das
vollständig geschirmte 4-Pin-Array für die Kategorie-5e-Leitungen mit
einem (zum Patent angemeldeten) Metall-Wickelrohr gewährleistet optimale
Signalintegrität und hohe Performance - die beiden überlappenden Rohre
leiten das Signal ohne Beeinflussung durch Nebensprecheffekte oder
elektromagnetische Störungen (EMI) durch den Stecker hindurch.
Die
4+2- und 4+4-Konfiguration des Micro-Change CHT steht aktuell in
M12-Gewindeausführung zur Verfügung. Es ist jedoch geplant, das Konzept
auch auf die Ultra-Lock®-, M16- und M23-Steckerformate zu erweitern.
"Das einzigartige Molex-Schirmkonzept der Micro-Change-Steckverbinder in
Hybrid-Rundsteckertechnologie ist nicht auf das Format M12 beschränkt",
erläutert Ted Szarkowski, internationaler Produktmanager für
integrierte Produkte für industrielle Anwendungen bei Molex. "Die
Technologie kann problemlos an spezielle Kundenanforderungen und
Anwendungen angepasst werden."
|
|
