Kondensatoren neu speziell für LED-Beleuchtungen
Archiv | 07.06.2011 | Murata gab die Einführung einer Serie von Kondensatoren speziell für den Zweck bekannt, in LED-Beleuchtungen die Versorgungsspannung zu glätten und die Geräuschentwicklung zu verringern.
Das stetige Wachstum des Markts für LED-Beleuchtungen hat die Kunden erkennen lassen, dass ein kapazitiver DC-Bias, der zu einem geringeren tatsächlichen Kapazitätswert führt, und ein piezoelektrisches Phänomen in den Kondensatoren ein Flimmern des Lichts sowie störende Geräusche verursacht. In der Vergangenheit vermieden viele Designer deshalb den Einsatz von Keramik-Kondensatoren in LED-Beleuchtungen, obwohl diese Bauelemente hinsichtlich des Platzbedarfs und der Temperaturfestigkeit Vorteile bieten.

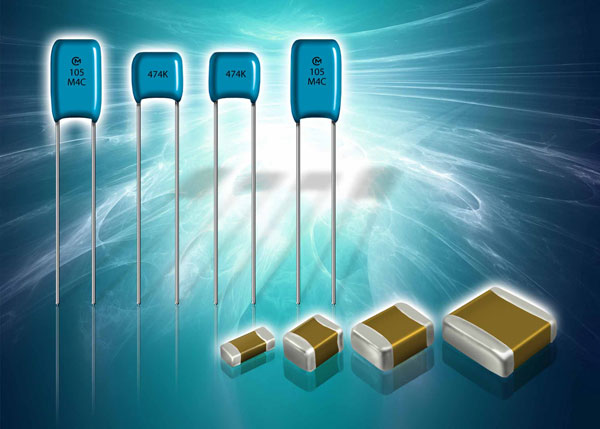

Normal 0 21 Die MLCCs (Multi Layer Ceramic Capacitors) der Serien GR3
und RDE wurden von Murata für die Verwendung in
LED-Beleuchtungsschaltungen entwickelt. Sie werden hier unmittelbar im
Anschluss an den Brückengleichrichter eingebaut, um die
DC-Versorgungsspannung zu glätten und elektromagnetische Interferenzen
auszufiltern. Die GR3-Familie ist für Reflow-Lötung vorgesehen, die
radial bedrahtete RDE-Familie dagegen für Einsteckmontage. Von Murata
durchgeführte Tests ergaben, dass die neuen MLCCs der GR3-Familie die
Geräuschentwicklung um 10 dB verringern. Noch weiter lässt sich das
Geräuschniveau mit den bedrahteten RDE-Produkten reduzieren. Beide
Familien bieten bessere Eigenschaften gegenüber X7R hinsichtlich der
Kapazitätsänderung über die Spannung und der Geräuschentwicklung.
Die
Serie GR3 wird mit Nennspannungen von 250, 450 oder 630 V DC und
gängigen Kapazitätswerten von 10 nF bis 1.000 nF (bei 250 V DC
Nennspannung) bzw. bis 560 nF bei 450 V DC und bis 270 nF bei 630 V DC
angeboten. Als Gehäuse stehen bei der GR3-Serie die Formate 0805, 1206,
1210, 1812 und 2220 zur Auswahl. Die bedrahtete RDE-Serie stimmt in den
Nennspannungen mit der GR3-Serie überein. Ihre Kapazitätswerte reichen
von 10 nF bis maximal 2,2 µF bei 250 V DC, bis 1,2 µF bei 450 V DC sowie
bis 560 nF bei 630 V DC Nennspannung.
|
|
