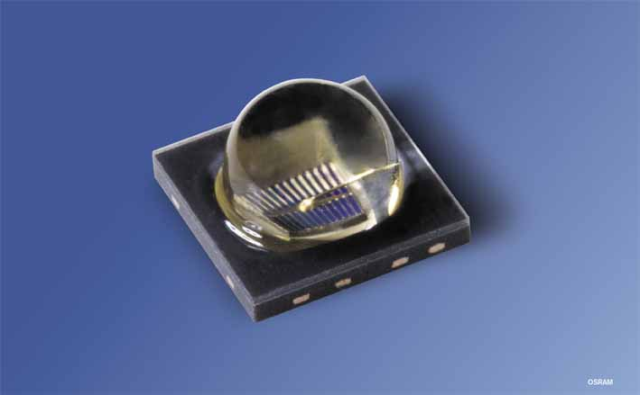

Kleinste infrarote LED in der 1-Watt Klasse
Archiv | 09.01.2012 | Die IR OSLON SFH 4715S von OSRAM Opto Semiconductors ist die derzeit kleinste infrarote LED mit über einem Watt optischer Leistung.
Das Bauteil misst nur 3,75 x 3,75 mm² und ermöglicht sehr kompakte
Beleuchtungseinheiten für CMOS- und CCD Kameras. Die OSRAM
Nanostack-Chiptechnologie und ein temperaturstabiles OSLON Black Series
Gehäuse stecken hinter dem rekordverdächtigen Hochleistungsbauteil.
Die
infrarote OSLON liefert typisch 1070 mW Lichtleistung bei 1 A
Betriebstrom und hat einen typischen Wärmewiderstand von nur 6,5 K/W. In
das Bauteil ist eine Linse mit +-45° Abstrahlwinkel integriert. Durch
diese angepasste Auskoppellinse liefert die IR OSLON sogar 15 Prozent
mehr Ausgangsleistung als Bauformen ohne Linse. Mit 850 nm Wellenlänge
ist die IR OSLON besonders gut auf die Empfindlichkeit von CMOS- und
CCD-Kamerasensoren abgestimmt. Die kleinen Gehäuse lassen sich dicht
packen, was sehr hohe Leistungsdichten ermöglicht. Besonders 3D-Kameras
profitieren von der gesteigerten Leistung, da die IR-LED bis zu einem
sehr hohen Betriebsstrom von 5 A im 10 MHz-Bereich moduliert werden
kann.
Für das rekordverdächtige Verhältnis von Bauteilgröße zu
Leistung kombiniert OSRAM Opto Semiconductors seine
Nanostack-Chiptechnologie mit dem temperaturstabilen OSLON Black Series
Gehäuse. Die hocheffzienten Stack-Chips haben zwei in Serie geschaltete
p-n Übergänge und erreichen fast doppelt soviel optische Leistung wie
konventionelle Emitter. Das OSLON Black Series Gehäuse basiert auf einem
Metall-Leadframe und ist so ausgelegt, dass seine thermische Ausdehnung
optimal zum Temperaturverhalten der Platinen passt. Dadurch erreicht
man eine gute Zykelfestigkeit bei stark schwankenden Temperaturen, wie
sie zum Beispiel im Außenbereich auftreten. Auch sonst genügt die IR
OSLON höchsten Qualitätsstandards wie beispielsweise der Automotive-Norm
AEC-Q101. Zusammen mit der neuesten Chiptechnologie und den guten
Gehäuseeigenschaften werden Lebensdauern bis zu 50.000 Stunden erreicht.
|
|
