Die äusserst steifen, hydrostatischen Führungen bilden die Basis für grosse Leistung und Dynamik in X- und Z-Achse. Hohe Eilgangsgeschwindigkeiten und optimierte Abrichtkonzepte verringern die Nebenzeiten und garantieren kurze Zykluszeiten.
Das Maschinenkonzept basiert wie bei der 400-er Baulänge auf Plattformen für die Schlitten- und Schleifkopf-Auflagen, aber auch für die Werkstückapplikationen ausgehend vom Untertisch. Die Baureihe wird gemäss Standardkonfigurationen angeboten, welche aber auch applikations- und kundenspezifische Ausführungen zulassen
Die neue B-Achse weist eine vierfach höhere Eilgangsgeschwindigkeit auf, ist hydrostatisch gelagert und verfügt über einen Direktantrieb.
Aufbauend auf den Erfahrungen mit der schweren Ausführung ist neu ein kleinerer Werkstückspindelstock erhältlich. Damit können die Vorteile eines Direktantriebes auch für kleine und mittlere Werkstücke genutzt werden.
Neueste Steuerungsgenerationen seitens Heidenhain oder Fanuc unterstützen die Direktantriebe und garantieren steife Antriebsstränge für höchste Ansprüche.
Optional ist ein in der Maschine integriertes Beladesystem KEL-PORTAL erhältlich.
Technische Daten
Baulänge / Schleiflänge: 750 mm
Spitzenhöhe: 175 / 250 / 300 mm
Z-Achse:
Hub: 900 mm
Eilgangsgeschwindigkeit: 30 m/min.
min. Positionierschritt: 0.0001 mm
X-Achse:
Hub: 350 mm
Eilgangsgeschwindigkeit: 15 m/min.
min. Positionierschritt: 0.0001 mm
B-Achse:
Schwenkbereich: 240°
Drehzahl: 30 min.-1 (1 Sek. / 180°)
min. Positionierschritt: 0,0001°
C-Achse:
Drehzahl: 1000 min.-1
min. Positionierschritt: 0,0001°
Aufbau
Hydrostatisches Führungssystem
- Der
Aufbau der X-Achse basiert auf grosszügig dimensionierten
rechtwinkligen Führungen, welche in Auflage und Seite hydraulisch
vorgespannt sind. Dadurch ist höchste Steifigkeit in allen Richtungen
gewährleistet.
- Der
Aufbau der Z-Achse basiert ebenfalls auf rechtwinkligen Führungen,
welche in der Seite hydraulisch vorgespannt sind. Die Auflage wird über
das Eigengewicht und einem Unterdruck vorgespannt. Diese Führung gewährleistet höchste Steifigkeit in der Bearbeitungsrichtung und garantiert eine Geradheit der Mantellinie < 0,002 mm.
- Dank
der klassischen Hydrostatik ist der Tisch bzw. Schlitten jederzeit
vollständig vom Maschinenbett getrennt und gewährleistet eine
verschleissfreie Führung!
Maschinenbasis
- Das Maschinenbett besteht aus
einer massiven Gusskonstruktion und gewährleistet die Aufnahme hoher
Bearbeitungskräfte bis zu einer Schleifleistung von 20 KW.
- Das
Maschinenbett aus Grauguss zeichnet sich durch hohe Steifigkeit und
ideales thermisches Verhalten aus und verhindert im Speziellen
Bimetalleffekte.
- Die
bewährte Kühlmittelrückführung ist getrennt vom Maschinenbett.
Grosszügige Luftspalte gewährleisten eine hohe thermische Stabilität und
garantieren keine sprunghaften Mass Änderungen.
Antriebsysteme
- Die
Maschine besitzt in der X- und Z-Achse grosszügig dimensioniert
Antriebsysteme. Direkt an die Kugelumlaufspindel gekoppelte Servomotoren
weisen eine hohe Antriebssteife auf. Dies führt zu einer guten
Konturtreue.
- Die B- und C-Achsen sind optional mit Direktantrieben erhältlich
Maschinenvarianten
Universalausführung:
- Leistung 10 kW
- Mehr als 28 verschiedene Schleifkopfvarianten mit maximal 4 Schleifscheiben
- B-Achse
- Spitzenhöhe 250 bis 300 (Ausführung ohne Obertisch)
- Diverse Tischaufbauten
Produktionsausführung:
- Leistung 20 kW
- Schleifkopf mit maximal einer Schleifscheibe links bzw. rechts
- Fixe Schleifkopfposition 0° für Ausführung mit Scheibe rechts
- Manuelle Schwenkung 0° / 30° für Ausführung mit Scheibe links
- Spitzenhöhe 175 bis 250 (Ausführung ohne Obertisch)
- Diverse Tischaufbauten
Handlingsysteme
- KEL-PORTAL
steht für die standardisierte automatische Beladungslösung von
KELLENBERGER und zeichnet sich durch schnelle Umrüstzeiten und einfacher
Programmierung aus.
- Für komplexe Aufgabenstellungen steht eine neutrale Laderschnittstelle zur eigenen Ladersteuerung zur Verfügung.
Traditionelle typische KELLENBERGER Features
Robuste, steife Konstruktion mit hoher Genauigkeit für Werkstückspindelstock und Reitstock.
Ein umfassendes Kühlsystem sorgt für einen
ausgeglichenen Wärmehaushalt. Darin eingeschlossen sind die Hydrostatik,
der Schleifkopf, die Innenschleifspindeln und ein Wärmetauscher im
Elektroschrank.Die konsequente Trennung der Maschinenbasis von wärme-
und schwingungserzeugenden Komponenten gewährleisten höchste Präzision
und Produktivität.
Die hohe statische und dynamische Steifigkeit des
Maschinenbettes ermöglicht eine Dreipunktauflage und stellt dadurch
keine besonderen Ansprüche an das Fundament.
Grosszügig konzipierte Schiebetüren, diverse
Servicetüren und die saubere Energieführungen erleichtern dem Bediener
die Arbeit und Wartung der Maschine.

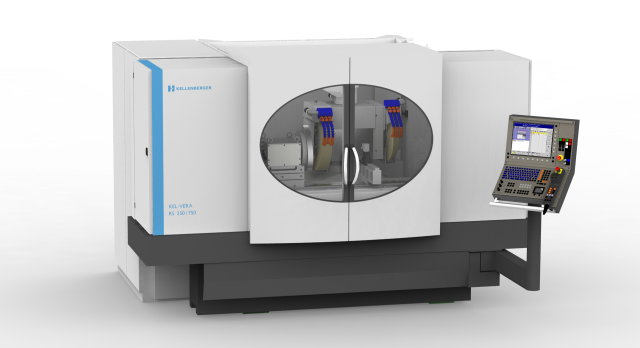

KEL-VERA zusammengefasst
Mit den neuen Ausführungsvarianten bietet KELLENBERGER
Rundschleifsysteme auf höchster Präzisionsstufe an. Die neue Baulänge
schliesst die Lücke zur bewährten KEL-VARIA und sorgt bei Werkstücken
mittlerer Dimensionen für höchste Präzision, hohe Zerspanungsleistung
und reduziert die Nebenzeiten. KEL-VERA bietet eine wirtschaftliche und zuverlässige Lösung für prozesssichere Produktionen.
