Flexible und kosteneffiziente IGBT basierte Leistungselektronikplattform
» Beitrag melden
Schnelle Produkteinführungszeit für Leistungstopologien von 10 – 100kW

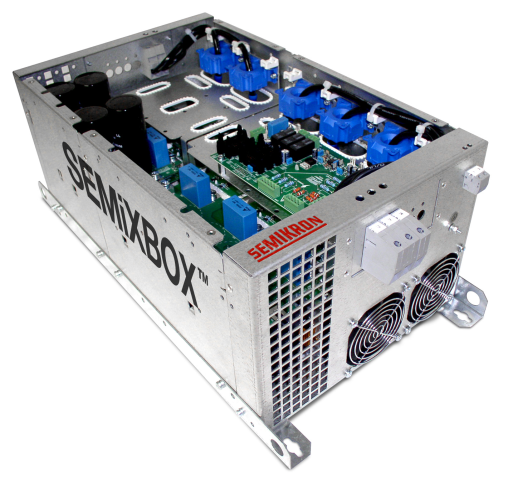

Archiv | 06.04.2010 | Mit der Plattform SEMiXBOX präsentiert Semikron erstmals eine modulare Leistungselektronikplattform auf Basis von SEMiX-Modulen, das speziell für den Leistungsbereich von 10 – 100kW entwickelt wurde. Die Plattform bietet eine kosteneffiziente und kompakte Lösung für Gleich- und Wechselrichter in AC/DC-Antrieben, Solarkraftwerken, unterbrechungsfreien Stromversorgungen (USV) und Umrichteranwendungen.
SEMiXBOX besteht aus ein bis zwei Basisbaugruppen, die je nach Leistungsanforderung oder Schaltkreiskomplexität nach Kundenwunsch kombinierbar sind.
Mit dem Baukastenprinzip
von SEMiXBOX lassen sich verschiedene Schaltvarianten mit Ein- oder
Dreiphasen-Wechselrichter, Gleichrichter und Chopper in nahezu allen denkbaren Topologien
bis 180A realisieren. In jeder Baugruppe werden dabei die Basismodule
(SEMiX-Dioden, Thyristoren oder IGBTs) auf ein kompaktes Kühlsystem bestehend
aus Kühlkörper und Hochleistungslüfter, montiert und an einen niederinduktiven
Zwischenkreis angeschlossen.
SEMiXBOX ist eine vollständige,
sofort einsatzfähige Plattform. Mit seinen integrierten
Semikron-Standardkomponenten ist das System kostengünstig und ermöglicht kurze
Produkteinführungszeiten. Auf Wunsch ist
das System mit Stromsensoren lieferbar. Hierbei werden hochqualitative
Halleffekt-Sensoren zur Messung von Strömen zwischen 50 und 200A verwendet. Eine
Multifunktions-Leiterplatte für Standardaufgaben wie Messung der Gleichspannung
und Temperatur oder Ladevorgänge steht optional zur Verfügung. Das komplette
Leistungssystem befindet sich in einem robusten, elektromagnetisch abgeschirmten
Gehäuse der Schutzart IP20 und kann problemlos in einen Standardschaltschrank eingebaut
werden.
Bereits seit über 50 Jahren beschäftigen
sich die Semikron-Experten mit der Integration von Halbleitern, Kondensatoren,
Kühlsystemen und Treibern in kompletten Leistungssystemen. Das weltweite konstruktions-
und anwendungsspezifische Fachwissen wird über Semikrons Solution-Center-Netzwerk
koordiniert und an die global tätigen Service Center vor Ort weitergegeben, um
so nah wie möglich an der Applikation des Kunden die Entwicklung und Produktion
von kundenspezifischen Lösungen voranzutreiben.
|
|
