Filter mit symmetrischem Ausgang für Wireless-Connectivity-Lösungen
Archiv | 06.02.2012 | Murata kündigte das Anpassungsfilter LFB182G45BG2D280 mit symmetrischem Ausgang an, das für eine breite Palette von 2,4-GHz-Wireless-Anwendungen auf Basis von ZigBee und Bluetooth Low Energy vorgesehen ist.
Das neue Filter wurde speziell für Wireless-Connectivity-SoCs
(System-on-Chips) von Texas Instruments, nämlich das CC253x für ZigBee
und das CC254x für Bluetooth, konzipiert und dürfte das weltweit

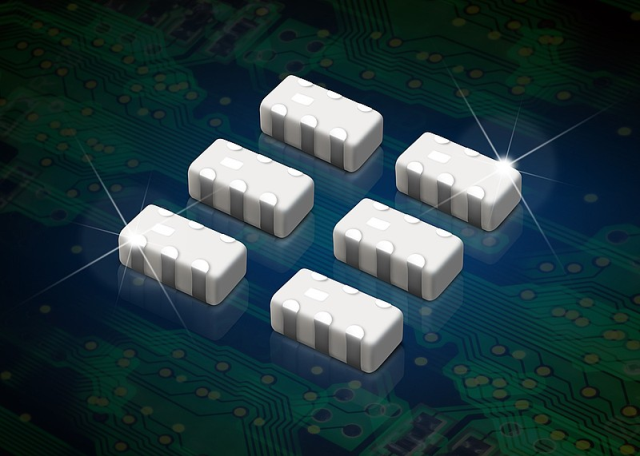

kleinste Filter auf dem Markt sein. Bei Abmessungen von nur 1,6 x 0,8 mm
enthält die Lösung von Murata in einem einzigen Gehäuse alle nötigen
HF-Schaltungen für Anpassungsnetzwerk, Balun und Filter. Das winzige
Bauelement mit seinen 6 Anschlüssen bietet die Gewähr, dass
Leiterplattenfläche, Bauteileaufwand und Entwicklungsaufwand auf ein
Minimum reduziert werden. Gegenüber einem traditionellen Design aus
Induktivitäten und Kapazitäten spart das LFB-Modul 9 diskrete
Komponenten im 0402-Format ein.
Im Vergleich zum ursprünglichen Referenzdesign verbessern sich die
Störaussendungen um 11 dB, während die Oberwellen-Performance bei 2 x fc
und 3 x fc um 20 dB besser ist.
Der LFB182G45BG2D280 besitzt eine unsymmetrische Port-Impedanz von
50 O und ist für einen Frequenzbereich von 2.450 MHz ±50 MHz sowie eine
maximale Leistung von 500 mW ausgelegt.
|
|
