Immer auf der richtigen Welle: Vollwelle, Hohlwelle oder integriertes Drucklager

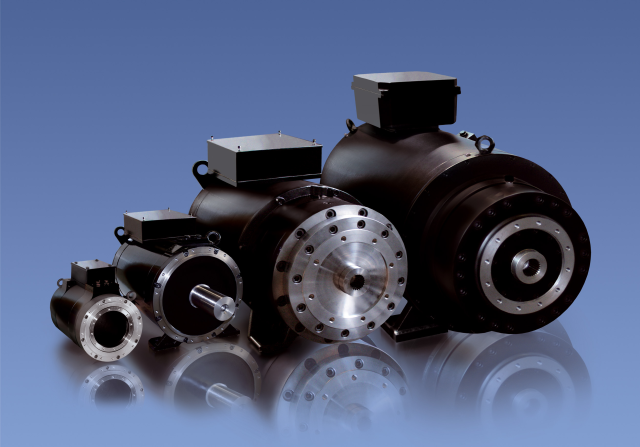

Archiv | 22.03.2011 | Die neue Generation der DST High Torque-Motoren in den Baugrößen 135 bis 400 von Baumüller ist neben der Vollwellenausführung jetzt auch durchgängig mit Hohlwelle oder integriertem Drucklager verfügbar. Die verschiedenen Ausführungen der DST-Motoren sorgen für mehr Freiheitsgrade in der Konstruktion und ermöglichen eine optimale Integration des Motors in das Maschinenkonzept.
Wenn in Extrudern während des Plastifizierens flüssiger
Kunststoff aus dem Spritzkopf herausgedrückt wird, wirken
enorme Druckkräfte in Richtung der Motorwelle. Drucklager
nehmen diese Kräfte auf, um die axialen Lagerbelastungen
zu kompensieren und die dahinterliegende Maschineneinheit
zu schützen. Baumüller bietet jetzt für die
neueste Generation der kompakten und leistungsfähigen
High Torque-Motoren DST in den Baugrößen 135, 200,
260, 315 und 400 optional ein integriertes Drucklager. Damit
lassen sich Druckkräfte bis 800 Kilonewton abstützen.
Durch das in den Motor integrierte Lager entfällt zum
einen für den Maschinenbauer der aufwändige Einbau
und zum anderen kommt diese Ausführung beengten Platzverhältnissen
in Maschinen entgegen, denn durch die Integration des Lagers
in den Motor, benötigt er weniger Bauraum. Außerdem
vereinfacht diese Bauweise im Wartungsfall Umrüstung
und Demontage der Maschine. Mit Hilfe einer durchbohrten Welle
kann der Anwender beispielsweise durch Einsatz einer Spindel
die Extruderschnecke nach vorne hinausdrücken.
Neben der Vollwellenausführung und einem optional integrierten
Drucklager sind die DST-Motoren aller Baugrößen
auch mit Hohlwelle verfügbar. Im Inneren der Hohlwelle
lassen sich beispielsweise weitere Bauteile unterbringen wie
etwa eine Kugelrollspindel, was ein kompakteres Maschinenkonzept
zulässt. Zudem können das Kühlwasser für
eine Walze oder andere Medien hindurchgeführt werden.
Die Baumüller-High-Torque-Motoren sind hochpolige, permanent
erregte Synchronmotoren mit einem Drehmomentenspektrum bis
zu 32.000 Newtonmeter. Damit eignet sich die DST-Motorreihe
mit Vollwelle, Hohlwelle oder Drucklager besonders für
Anwendungen, die bei geringen Drehzahlen hohe Drehmomente
erfordern. Den Einsatz im industriellen Umfeld macht die hohe
Schutzart IP54 möglich. Innerhalb eines bestimmten Toleranzbereichs
weisen die kraftvollen Motoren eine gute Überlastfähigkeit
auf. Des Weiteren verfügen sie über sehr gute Rundlaufeigenschaften
und lassen sich aufgrund ihrer kompakten Bauweise mühelos
in bestehende Maschinenkonzepte integrieren sowie dicht aneinanderreihen.
|
|
