Dehnungssensor ist der Kleinste mit höchster Auflösung

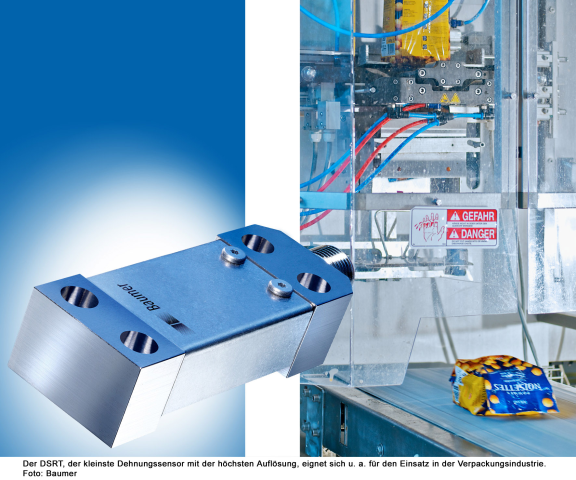

Archiv | 30.12.2010 | Mit dem Dehnungssensor DSRT bietet Baumer einen Sensor für die indirekte Kraftmessung an, der sich für den Einsatz in der Verpackungsindustrie, im Maschinenbau, in Windenergieanlagen und vielen anderen industriellen Anwendungen eignet. Der DSRT ist der kleinste Dehnungssensor mit der höchsten Auflösung (0,01 µe), den es momentan auf dem Markt gibt. Er ist mit Messbereichen von 0…100 µe bis 0…750 µe (Microstrain: µm/m) erhältlich.
Der Dehnungssensor eignet sich für statische und dynamische Anwendungen und
lässt sich überall dort einsetzen, wo Dehnungen erwartet werden, zum Beispiel
zur Prozessüberwachung in Pressen und Stanzen, zu Blattbelastungsmessungen in
Windenergieanlagen oder beim Tiefziehen in der Verpackungstechnik. Mit der
indirekten Kraftmessung lassen sich Kräfte in den Prozessen regeln und
nachvollziehbar dokumentieren. Zudem wird die Reproduzierbarkeit der einzelnen
Vorgänge und damit eine gleichbleibende Qualität gewährleistet.
Der Dehnungssensor DSRT ist mit den Messbereichen ±100, ±250, ±500 und ±750 µe lieferbar.
Er besitzt einen integrierten, rauscharmen Brückenverstärker mit analogem
Signalpfad und hoher Grenzfrequenz (1 kHz). Als Ausgangssignale stehen ein
analoges Strom- oder Spannungssignal (4…20 mA, ±10 VDC, mV/V) sowie eine
CANopen-Schnittstelle zur Verfügung. Der Sensor zeichnet sich durch seine
Zuverlässigkeit, Langzeitstabilität, Überlastsicherheit und hohe
Reproduzierbarkeit aus. Das Gerät entspricht der Schutzart IP67.
Der Dehnungssensor wird auf dehnungsbeanspruchte Bereiche der Anlage
aufgeschraubt und bietet im Vergleich zu geklebten Dehnungsmessstreifen (DMS)
viele Vorteile, da er wiederverwendbar ist, sich wesentlich schneller und einfacher
montieren lässt, jederzeit ohne Nachkalibrieren austauschbar ist und eine sehr
hohe Applikationssicherheit bietet. Geringes mechanisches Setzen und
Aufwärmdrift ermöglichen eine rasche Inbetriebnahme. Im Vergleich zu
Kraftsensoren ermöglicht der DSRT eine kostengünstige Messung von grossen
Kräften. Das Gerät ist 80 mm lang, 26 mm breit und 17 mm hoch.
|
|
