Intelligente Bedieneinheiten mit der neuen Ringausleuchtung Baureihe 84

Bedieneinheiten mit Ringausleuchtung
Grossansicht Bild

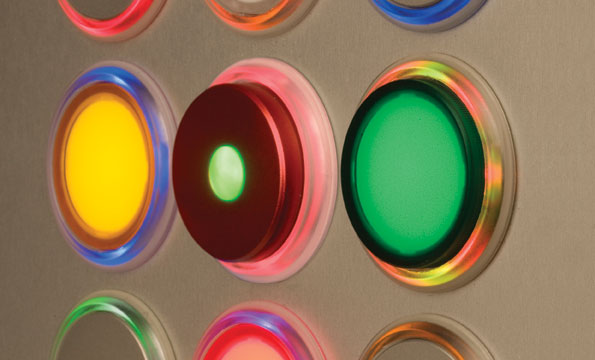

Intelligente Bedieneinheiten mit der neuen Ringausleuchtung Baureihe 84.
Archiv | 24.10.2011 | Mit den Tasten und Leuchtmeldern der Baureihe 84 PCB eröffnen sich neue Möglichkeiten für ergonomische und selbsterklärende Bedieneinheiten.

 Durch Kombination von bis zu 10 verschiedenfarbigen LEDs in einer Einheit (acht um die Druckhaube herum und eine zweifarbige in der Mitte) kann mit einem einzigen Schalter ein Spektrum an verschiedenen Farben und Funktionen generiert werden.

Die SMD- LEDs  können so programmiert werden, dass sie die Farbe ändern, Impuls und rotierendes Licht erzeugen und so den Frontring beleuchten. Auf diese Weise können mehrere Funktionen auf einem einzigen Schalter angezeigt werden.  Beispiel: Der Statuszyklus „Aufwärmphase“ kann durch eine kreisende oder blinkende gelbe Ringausleuchtung um den Schalterrahmen herum angezeigt werden, die Phase „Systemstart“ dann durch eine grün leuchtende Druckhaube angezeigt werden, und ein „Systemstopp“ durch einen rot, schnell blinkenden Ring angezeigt werden. Funktionsreiche Bedieneinheiten können so mit noch kleineren Abmessungen entwickelt werden.

Der transparente Vorsatz ist mit Hilfe eines neu entwickelten Flansches an der Leiterplatte befestigt. Damit werden Abstandbolzen an der Frontplatte überflüssig. Es stehen flache oder erhöhte Kunststoff- oder Aluminium-Druckhauben mit Linse zur Auswahl. Der komplette Schalter passt in eine Montagebohrung mit einem Durchmesser von 22,5 mm.

Die Schalter der Baureihe 84 PCB eignen sich hervorragend für den Gerätebau und die Medizintechnik sowie die Maschinen- und Prozesssteuerung.
