Bearbeitungszentrum C 22 U - die Flexible

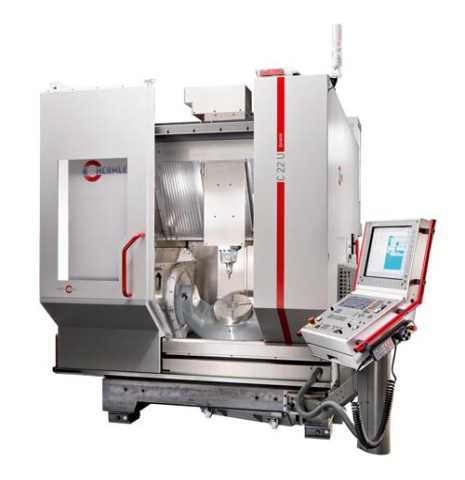

Archiv | 06.12.2010 | Das neue CNC-Hochleistungs-Bearbeitungszentrum C 22 U dynamic von Hermle - die perfekte Symbiose aus Flexibilität, Kompaktheit, Dynamik und Ausstattung.
Das Maschinenkonzept ist auf höchstmögliche Flexibilität, in der Tischauslegung, der Spindelvarianz, des Fluid- und Spänehaushaltes und der Aufstellmöglichkeiten ausgelegt. Auch mögliche Ausbaustufen und die Hermle- typischen Automationslösungen wie Paletten- oder Werkstückwechsler sind bereits angedacht.
Beim Grundaufbau vom Bearbeitungszentrum C 22 wird auf die bei Hermle bewährte modifizierte Gantry-Bauweise in Mineralgussausführung aufgesetzt. Hier sind drei Achsen im Werkzeug und bei der 5-Achs-Version zusätzlich zwei Achsen im NC-Schwenkrundtisch.
Mit optimal an die maximale Werkstückgröße angepassten Verfahrwegen von X-Y-Z 450/600/330 mm versehen und konsequent auf bis zu 5-achsige Anwendungen ausgelegt, stellt die C 22 das ideale Bearbeitungszentrum für die Teilefertigung mit höchsten Genauigkeiten, kleinsten Toleranzen und besten Oberflächengüten (z. B. in den Bereichen Werkzeugtechnik, Feinwerktechnik, Medizintechnik, Luft- und Raumfahrt, Maschinen- und Apparatebau sowie Zulieferindustrie), dar.
In der Dynamik-Version sind in allen drei Linearachsen Beschleunigungen von 15 m/s2 (1,5 g) bei Eilgangsgeschwindigkeiten bis 50 m/min. möglich. Dies ergibt, in Kombination mit den Torque-Motoren in den Achsen C und A, eine hohe Maschinendynamik für schnellere Prozesszeiten und kürzere Arbeitsabläufe.
Das platzsparend in den Grundkörper integrierte ringförmige Werkzeugmagazin arbeitet beim Bearbeitungszentrum nach dem Pick-up Prinzip, wechselt die Werkzeuge sehr schnell (4,5 s Span-zu-Span Zeit) und bietet Platz für 55 (65) Werkzeuge mit Aufnahme SK40/HSK A 63 (HSK A 50/HSK E 40). Optional ist ein Zusatzmagazin mit XX Plätzen erhältlich, um auch hoch komplexe Werkstücke oder ganze Produktfamilien sowie eine Vielfalt von Einzelteilen ohne weitere Rüstvorgänge komplett bearbeiten zu können.
Der Kunde hat die Wahl zwischen vier Hauptspindelantrieben mit Leistungen bis 37 kW, Drehmomenten bis 80 Nm und Drehzahlen von 15.000, 18.000, 30.000 und 42.000 1/min.
|
|
