Batterieüberwachungs-Module für neueste USV-Generationen
Archiv | 28.06.2011 | LEM stellt mit Sentinel 3+ die neueste Generation seiner Sentinel-Produktreihe vor, die eine kontinuierliche Zustandsüberwachung von Batterien in unterbrechungsfreien Stromversorgungen (USV) ermöglicht. Die Weiterentwicklungen im Sentinel 3+ ermöglichen die volle Integration der Lösungen in USV-Architekturen, die mit neuesten technologischen Errungenschaften wie transformatorlosen Schaltkreistopologien ausgestattet sind.

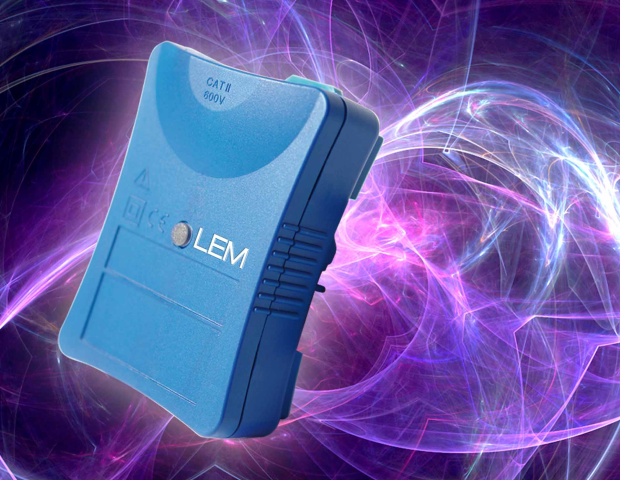

Sentinel 3+ ist ein Batterieüberwachungs-Modul, das die Spannung, Temperatur und Impedanz von Zellen und kompletten Batterien in USV-Anlagen aller Größen misst – bis hin zu Megawatt-Notstromversorgungen in Datencentern und Kliniken. Sentinel 3+ sendet über einen speziellen Datenkommunikationsbus die Messdaten ventilgeregelter Bleisäureakkus, Gel- oder gefluteter Stationärbatterien an Überwachungssysteme und bietet die Möglichkeit, den wahren Zustand von USV-Batterien während des Betriebs kontinuierlich zu erfassen. Diese kontinuierlich erfassen Messwerte des Sentinel 3+ erlauben dem Anwender zu jeder Zeit eine Aussage, ob die Batterieanordnung ihre Nennleistung liefert, sobald diese benötigt wird. Schwache oder vom Ausfall gefährdete Zellen werden bereits erkannt, ohne sie dabei zu Testzwecken aus dem System ausbauen zu müssen.
In USV Anlagen der neueren Generation werden heute zwecks Kostenreduzierung verstärkt die sperrigen und teuren Transformatoren durch schnelle IGBT´s (insulated-gate- bipolar transistors) ersetzt. Die von Sentinel überwachten Akku-Packs werden hier im Bereitschafts – Modus mit einer konstanten Restladespannung oder auch “float operation“ betrieben: die Batterie wird Strömen mit höherer Welligkeit ausgesetzt, und der Überwachungsschaltkreis muss gleichzeitig eine überlagerte “common mode voltage“ mit hohen Amplituden und schnellen Transienten in den Griff bekommen.
LEMs Sentinel 3+ bietet verbesserte Algorithmen, die diese schwierige Messumgebung berücksichtigen. Dabei wird die bewährte Genauigkeit der Sentinel-Produktreihe genauso garantiert, wie die verbesserte EMV-Festigkeit und allgemeine Robustheit. Sentinel 3+ misst Spannungen im Bereich von 0,9 bis 16 V mit einer Genauigkeit von ±0,5% sowie Impedanzen von 0,05 bis 250 mO mit einer Wiederholbarkeit von ±2%. Sentinel 3+ bietet zudem eine Gleichtaktunterdrückungs-Immunität von bis zu 20 kV/µs mit einem Gleichtaktspannungspegel von ±600 V und einer Transienten-Wiederholrate von 20 kHz.
|
|
