Die Anbindung des Prozess-Umfelds kann mit Hilfe von Kommunikationsschnittstellen, über digitale I/Os oder analoge Ausgänge vorgenommen werden.

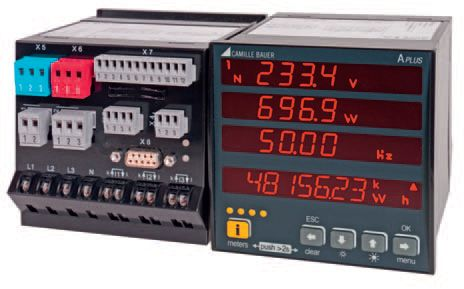

Das Gerät ist für die Anwendung in der Energieverteilung, in stark verzerrten Netzen im industriellen Umfeld und in der Gebäudeautomatisierung konzipiert. Durch seine hohe Leistungsfähigkeit ist er auch für anspruchsvolle Aufgaben in Prüffeldern bestens geeignet. Die Datenlogger-Option ermöglicht die Erfassung von periodischen und ereignisgesteuerten Messdaten. Durch die LED Anzeige lässt sich das Gerät bei allen Lichtverhältnissen problemlos ablesen.
Besondere Eigenschaften:
- Hohe Genauigkeit: 0.1%, Klasse 0.5S für Wirkenergie
- Erfassung und Kontrolle des aktuellen Netzzustandes
- Mit oder ohne LED- Display erhältlich (Verwendung auf DIN-Schiene)
- Ethernet Protokoll Modbus/TCP, NTP
- RS485 und Profibus
- 6 Kanäle für Analog- und digitale I/O's. 2 Relais für die Anbindung an Leitsysteme oder für Alarmierungszwecke.
- Direktanschluss bis 690V Nennspannung CAT III
- Messintervall 2…1024 Netzperioden
- Datenspeicher auf SD-Card
- Datenanalyse mit der kostenlosen Software CB-Analyzer
- Betriebsstundenzähler für externe Betriebsmittel
- Direkte Überwachung / Anzeige von Grenzwerten
Software rundet den Funktionsumfang ab
Der APLUS stellt alle Funktionen bereit, welche benötigt werden um schnell und effizient Verbrauchsdaten für ein Energiemanagement-System zu erfassen. Mit der mitgelieferten Software kann die Messaufgabe einfach angepasst und die Daten ausgewertet werden.

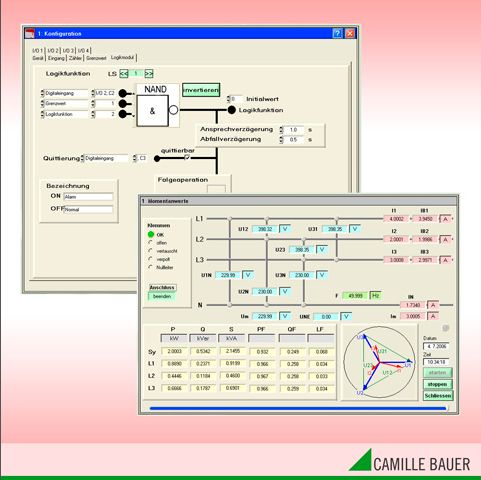

Die Funktionen der Software CB-Manager:- Vollständige Parametrierung des APLUS
- Abfrage und Aufzeichnung der erfassten Messwerte
- Archivierung von Konfigurations-/Messwertdateien
- Grafische Auswertemöglichkeiten der erfassten Daten
- Simulation von Logikmodul- oder Ausgangsfunktionen
- Setzen oder Rücksetzen von Zählerständen
- Selektives Rucksetzen von Extremwerten
- Setzen der Schnittstellenparameter
Datenanalyse mit der Software CB-Analyzer:- Lesen der Loggerdaten
- Grafische Auswertemöglichkeiten der erfassten Daten
- Geräteübergreifende Analyse
- Report-Generierung in Listen- oder Grafik-Form
- Speichern der Daten in einer Datenbank
- Wählbarer Zeitbereich beim Erstellen der Reports
- Export der Report-Daten als Excel, PDF oder Word-Datei
